Волоконно-оптические ротационные соединения Spinner

Волоконно-оптические ротационные соединения

SPINNER является одним из ведущих мировых производителей высокопроизводительных вращающихся соединений. Волоконно-оптические вращающиеся соединения (FORJ), в частности, требуют точного оптического и механического производства. И SPINNER идеально соответствует этим требованиям. Мы предоставляем все механические и оптические детали высшего качества из одних рук. Все оптоволоконные компоненты собраны в чистых помещениях класса ISO 7 и прошли 100% тестирование.

Ключ SPINNER FORJ

Мы также поставляем комбинации волоконно-оптических вращающихся соединений с радиочастотными (RF) вращающимися соединениями, бесконтактными модулями передачи энергии, контактными кольцами, мультимедийными соединениями и бесконтактной передачей данных. Наши специальности также включают интегрированные решения для передачи данных и энергии с небольшим форм-фактором.

SPINNER создает оптоволоконные поворотные соединения, доступные до 109 каналов и любого типа волокна (одномодовое, многомодовое или толстопроволочное). Вращающиеся соединения передают сигналы с низкими вносимыми потерями, высокими значениями возвратных потерь, гарантируют передачу данных на высоких скоростях и / или в средах, чувствительных к электромагнитным помехам и электромагнитной совместимости.

»Одноканальные оптоволоконные поворотные соединения

»Многоканальные оптоволоконные поворотные соединения

Настраиваемые оптоволоконные поворотные соединения

Портфель SPINNER FORJ позволяет гибко удовлетворить ваши потребности с помощью:

  • Специальные волокна
  • Увеличенная длина волокна
  • До 109 каналов
  • Расширенный диапазон длин волн
  • Специальная маркировка
  • Нестандартные фланцы
  • Сборки в режиме смешанного волокна, например, многомодовое и одномодовое волокно, многоканальные FORJ
  • Индивидуальные значения вносимых потерь
  • Полосы вносимых потерь по разным каналам
  • Индивидуальный осмотр перед отгрузкой с тестированием определенных параметров

Одноканальные оптоволоконные поворотные соединения

СПИННЕР ФОРЖ

1.14s

1.14p

1.14L

1,17 / 1.17PC *

 Максимум. вносимые потери (дБ)

 1,5 (СМ)
 2,5 (ММ)

1,0 (СМ)
 2,0 (ММ)

3,0 (СМ)
 4,0 (ММ)

 1,5 (СМ)
 2,5 (ММ)

 Максимум. изменение вносимых
 потерь при вращении (дБ)
 1,0 0,5 1,0 1,0
 Минимум возвратные потери (дБ) 50 (СМ) / 35 (ММ)
 длина волны

1310 нм / 1550 нм (SM)
   850 нм / 1300 нм (MM)

 Скорость вращения (об / мин)  3000  10000  3000  60
 Вес (без разъемов)  18 г 18 г 20 г 60 г
 крутящий момент  0,06 Нм 0,06 Нм  0,06 Нм  0,3 Нм
 Степень защиты  IP54  IP54  IP54  IP65 / IP68 *
* сопротивление морской воде.
 Рекомендуемый
 диапазон температур
От -40 ° C до +85 ° C
 * 1.17PC, IP 68 до 4500 м, рабочая глубина - до 7500 м по запросу



Настройте свой продукт

SPINNER FORJ 1.14 / 1.14L

SPINNER FORJ 1.14 отличается высочайшей производительностью и самыми компактными размерами, доступными в одноканальном семействе SPINNER. Превосходная конструкция приводит к типичным вносимым потерям ниже 1,0 дБ для одномодовых волокон. Его небольшой размер в сочетании с небольшим весом всего 18 г обеспечивает скорость вращения 10 000 об / мин и более.

Для очень низкопрофильных конструкций, в которых даже минимальный радиус изгиба оптического волокна является ограничением, SPINNER FORJ 1.14L позволяет оптическому лучу поворачивать под углом 90 °. Основанный на SPINNER FORJ 1.14, он имеет одинаково выдающуюся производительность.

SPINNER FORJ 1 14 SPINNER FORJ 1.14 / 1.14L

SPINNER FORJ 1.17 / 1.17pc

SPINNER FORJ 1.17 разработан для очень суровых условий, способен противостоять чрезвычайно сильным вибрациям, толчкам и ударам, а также влажности и морской воде. Его конструкция отвечает потребностям морских и подводных приложений и имеет степень защиты IP68. В качестве специальной функции мы предлагаем этот одноканальный поворотный шарнир с компенсацией давления для ваших глубоководных применений на глубинах до 4500 м, как SPINNER FORJ 1.17pc.

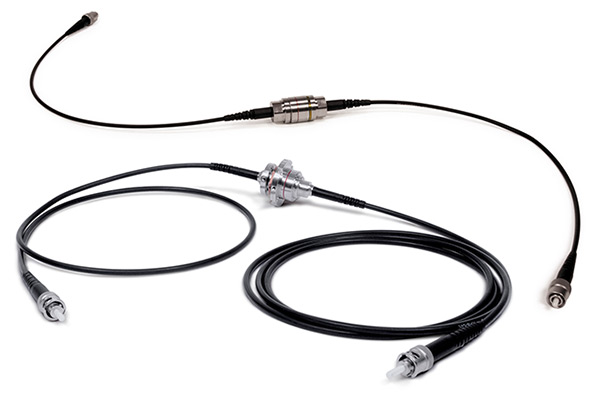

SPINNER FORJ 1 17 IP65 IP68SPINNER FORJ 1.17 IP65 и IP68



Многоканальные оптоволоконные поворотные соединения

СПИННЕР ФОРЖ X.25 x.40 x.60 x.60 x.65
 Количество каналов 2 - 4 3 - 8 7 - 36 16 - 109 2 - 8
 Максимум. вносимые потери (дБ)

 3,5 (SM)
 3,5 (MM)

3,5 (SM)
 3,5 (MM)

3,5 (SM)
 3,5 (MM)

 3,5 СН 16 - 32
4,5 СН 33 - 48
5,5 49 - 60 (109)

 3,5 (тип. 1,5) СН 2 - 4
 4,5 (тип. 2,5) СН 5-8

 Максимум. изменение вносимых
 потерь за вращение (дБ)
 1,5 2,5 (тип 1,5) 1,5 (тип 0,75)
 Минимум возвратные потери (дБ) 50 40 (тип. 45) 40 (тип. 45)
 длина волны

1310 нм / 1550 нм (SM)
850 нм / 1300 нм (MM)

1310 нм или 1550 нм 1310 нм / 1550 нм
Тип волокна Одномодовый E9 / 125 или
многорежимный 50/125 или 62,5 / 125
Смешанная конфигурация с
многорежимным и одномодовым режимом
до 36 каналов
Одномодовый E9 / 125
 Скорость вращения (об / мин)  1000 150 150  60
 Вес (без разъемов)  250 г 700 г 1500 1500 г 3000 г
 крутящий момент  0,08 Нм  0,15 Нм 0,15 Нм 0,15 Нм  1 Нм
 Степень защиты

IP54, IP65

 IP68 до 4500 м оп. глубина
до 10000 м по запросу
устойчива к морской воде

 Рекомендуемый
 диапазон температур
От -40 ° C до +85 ° C От -10 ° C до +75 ° C





Настройте свой продукт

SPINNER FORJ 2.25

SPINNER FORJ 2.25 отвечает потребностям в базовом двухканальном одномодовом поворотном соединении. Его механическая система делает его очень компактным. Мы можем поставлять либо только многомодовые волокна, либо комбинацию одномодовых и многомодовых волокон. IP65 является стандартным для этой версии. Меньшие диаметры доступны. Для более высоких скоростей вращения доступна версия 2.25 с IP54.

SPINNER FORJ 2 25 SPINNER FORJ 2.25


SPINNER FORJ x.40

SPINNER FORJ x.40 обеспечивает лидирующую на рынке компактность для многоканальных решений с поддержкой до шести каналов с внешним диаметром корпуса всего 39,5 мм. Он доступен в одномодовом, многомодовом и смешанном волокнистом режимах.

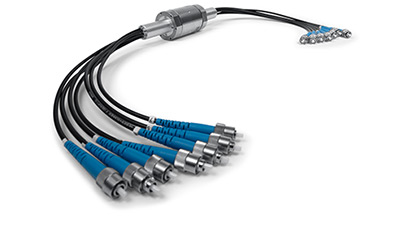

СПИННЕР ФОРЖ x 40 549594

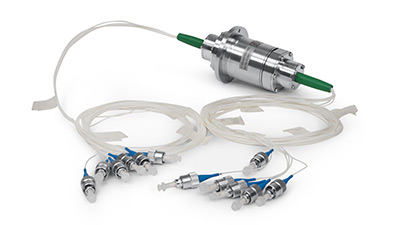

SPINNER FORJ x.40SPINNER FORJ x.40

SPINNER FORJ x.60

SPINNER FORJ x.60 идеально подходит для многоканальных приложений с участием более шести каналов и охватывает весь диапазон от семи до 109 каналов. Он доступен в одномодовых, многомодовых и смешанных волоконных конфигурациях.

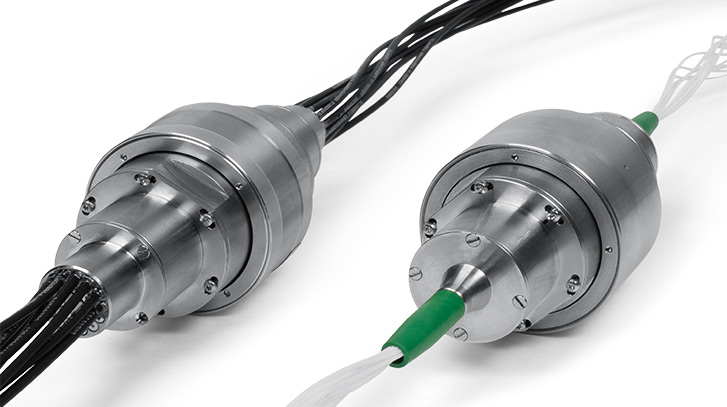

SPINNER FORJ x60SPINNER FORJ x.60

SPINNER FORJ x.65pc

Для использования в самых суровых условиях окружающей среды, SPINNER FORJ x.65 с компенсацией давления разработан для использования в глубоководных условиях и выдерживает сильные вибрации и удары, высокую влажность и морскую воду. Его IP68-рейтинг дизайн отвечает потребностям оффшорных и военных приложений. Доступно от 2 до 8 каналов в одномодовых оптоволоконных конфигурациях.

СПИННЕР ФОРЖ х 65штSPINNER FORJ x 65 шт. SPINNER FORJ х. 65 шт.



Дополнительные типы вращающихся шарниров

Вращающиеся соединения RF

Гибридные ротационные соединения

Вращающиеся цифровые бесконтактные передатчики данных и энергии



Каталоги и брошюры (PDF Скачать)

  • Каталог УВД EN


    Вращающиеся суставы для управления воздушным движением (5 МБ, 60 страниц)


  • Ветер EN


    Передача данных в ветровых турбинах (2 МБ, 12 страниц)


  • FORJ EN


    Оптоволоконные поворотные соединения (5 МБ, 20 страниц)


  • Ethernet EN


    Бесконтактная передача данных и энергии (3 МБ, 8 страниц)
