Описание:

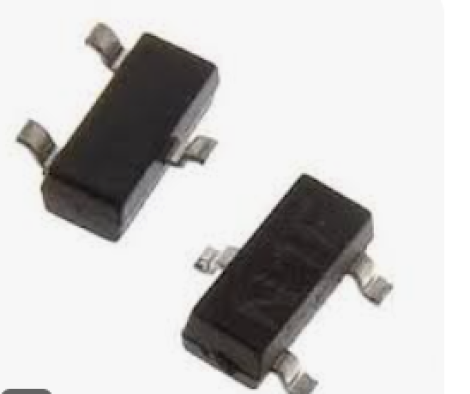

BAW70 A4T | NXP / Diodes Inc. | Двойной высокоскоростной переключающий диод (Dual switching diode), SOT-23
Технические характеристики: BAW70 A4T
BAW70 A4T — маломощный двойной диод быстрого переключения (dual switching diode), выполненный в корпусе SOT-23. Маркировка “A4T” используется как топ-код корпуса для идентификации в SMD исполнении.
Изделие представляет собой два кремниевых диода с общей схемной конфигурацией (common cathode), предназначенных для высокоскоростной коммутации сигналов, защиты входов, развязки и логических цепей в цифровой и аналоговой электронике.
По характеристикам относится к семейству BAV/BAW70: обеспечивает малое время обратного восстановления (порядка нескольких наносекунд), низкую паразитную ёмкость и стабильную работу в высокочастотных сигнальных цепях. Корпус SOT-23 обеспечивает компактное размещение на плате и автоматизированный монтаж.
Производитель: NXP / Diodes Incorporated (в зависимости от версии и поставщика)
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
BAW70 A4T
Технические данные:
Параметр Значение Производитель NXP / Diodes Inc. Артикул BAW70 A4T Тип изделия Двойной переключающий диод Конфигурация Common cathode (2 диода) Корпус SOT-23 Время восстановления ~4 ns (тип.) Обратное напряжение до ~70–100 V (в зависимости от версии семейства) Прямой ток ~150 mA (тип.) Емкость перехода ~1–2 pF Рабочая температура −65…+150 °C Применение высокочастотные ключевые схемы, защита сигналов - Аксессуары и аналоги
-
