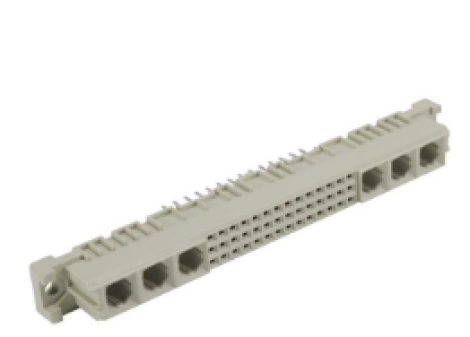

09032426805 | HARTING DIN-Signal розетка пр.42+6-4.5
Технические характеристики 09032426805 :
DIN-Signal M42+6FS-4,5C1-2.
DIN-Signal розетка пр.42+6-4.5
Соединитель, Розетка, Подключение методом пайки волной припоя, Номинальный ток: 2A, Контакты: 42, + 6 дополнительных специальных контактов, Прямой, Медный сплав, Драгоценный металл, Уровень исполнения: 2, В соответствии с IEC 60603-2, Кодирование: Кодировка с потерей контактов, Крепление печатной платы: С крепежным фланцем, Термопластичная смола, армированная стекловолокном
Артикул: 09 03 242 6805
Производитель HARTING
Сроки поставки: 1 неделя
Упаковка: 20 шт
- Категория Соединитель
- СерияDIN 41612
- Название Тип M
- Элемент Розетка
- Описание контактов Прямой
- Метод подключения Подключение методом пайки волной припоя
- Тип соединения
Соединение печатной платы с кабелемОт материнской к дочерней платеКабель - кабельМеззанин
- Число контактов 42
- Дополнительные контакты+ 6 дополнительных специальных контактов
- Длина подключения 4,5 mm
- Кодирование Кодировка с потерей контактов
- Уровень исполнения
В соответствии с IEC 60603-22
- Крепление печатной платы С крепежным фланцем
- Ряды контактов 3
- Шаг контактов (сторона подключения)2,54 mm
- Шаг контактов (сторона сопряжения)2,54 mm
- Номинальный ток2 A
- Расстояние между проводниками≥ 1,2 mm
- Длина пути тока утечки≥ 1,2 mm
- Сопротивление изоляции>1012 Ω
- Сопротивление контактов≤ 20 mΩ
- Предельная температура-55 ... +125 °C
- Циклы стыковки≥ 400
- Испытательное напряжение Uср.кв. 1 kV
- Изоляционная группаIIIa (175 ≤ CTI < 400)
- Материал (контактная вставка)Термопластичная смола, армированная стекловолокном
- Материал (контакты)Медный сплав
- Поверхность (контакты)Драгоценный металл
- Группа горючести материала согласно UL 94V-0
- RoHSсовместим
- Состояние ВЭАсовместим
- China RoHSe
- Жидкости из приложения XVII к предписанию REACHНет
- Жидкости из приложения XIV к предписанию REACHНет
- Особо опасные жидкости предписания REACHНет
- СпецификацииIEC 60603-2
- UL / CSA
UL 1977 ECBT2.E102079CSA-C22.2 No. 182.3 ECBT8.E102079
- Классификация для железных дорогF4/I3 в соответствии с NFF 16-101/102
- Размер упаковки 20
- Вес нетто 12,45 g
- Страна изготовления Германия
- код ТН ВЭД ЕС85366990
- eCl@ss27440402 PCB connector
06.09.19
