Описание:

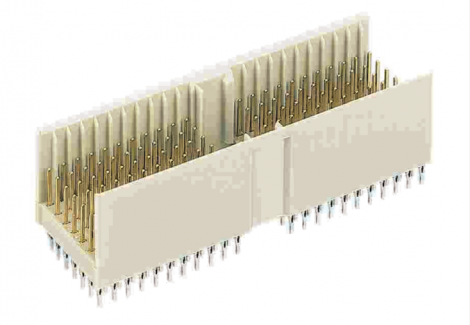

17011542604 | HARTING | вилка НМ-154А

вилка НМ-154А

Соединители, Вилка, Подключение запрессовкой, Номинальный ток: ‌1 A, Контакты: 154, Прямой, Медный сплав, Благородный металл поверх Ni, Сторона соединения, Ni, Сторона подключения, Уровень исполнения: 2, Термопластичная смола, армированная стекловолокном, Бежевый

Артикул:  17 01 154 2604

Технические характеристики 17011542604 :

har-bus HM Mel. Typ A, AFS 2, Tube.

Производитель HARTING

сроки поставки 3-5 недель

Артикул:	17 01 154 2604
Описание:	вилка НМ-154А
Чертёж:	PDF
Документация:	PDF
Название:
Категория	Соединитель
Серия	har-bus® HM
Название	Тип A
Элемент	Вилка
Спецификация	Прямой
Метод подключения	Подключение запрессовкой
Версия:
Тип соединения	Соединение печатной платы с печатной платой
Число контактов	154
Конфигурация контактов	T / S / S / S / S / S / T
Уровень исполнения	2
Области применения	CompactPCI Позиция P4
Комплект поставки	Труба
Технические характеристики:
Ряды контактов	7
Шаг контактов (сторона подключения)	2 mm
Шаг контактов (сторона сопряжения)	2 mm
Номинальный ток	1 A
Сопротивление изоляции	> 109 Ω
Сопротивление контактов	≤ 20 mΩ
Предельные температуры	-55 ... +125 °C
Усилие вставки	≤ 115,5 N
Усилие расстыковки	≥ 23,1 N
Испытательное напряжение Uср.кв.	0,75 kV
Скорость передачи данных	≤ 2500 Mbit/s
CTI	≤ 249
Толщина печатной платы	≥1,4 mm
Воспламеняемость согласно UL 94	V-0
Свойства материала:
Материал (контактная вставка)	Термопластичная смола, армированная стекловолокном
Цвет (контактная вставка)	Бежевый
Материал (контакты)	Медный сплав
Поверхность (контакты)	Au поверх Pd/Ni поверх Ni Сторона соединенияНикелерованный Сторона подключения
Вес нетто	19,31 g

Аксессуары:

17 79 000 0010

17 79 000 0012

17 79 000 0011

17 79 000 0016

17 79 000 0015

17 79 000 0013

17 79 000 0014

17 79 000 0019

17 79 000 0018

17 79 000 0017

17 70 000 1001

17 70 000 1002

17 70 000 1003

17 70 000 1004

Инструмент:

17 99 000 0009

17 99 000 0014

17 99 000 0026

Аналог:

17 01 154 1604

17 01 154 2603

Совместим с:

17 21 110 2102
