Описание:

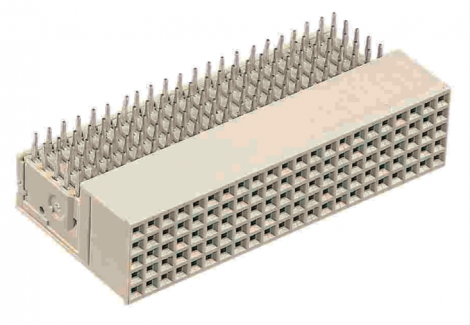

17241102102 | HARTING | har-bus розетка НМ-110В

har-bus розетка НМ-110В

Соединители, Розетка, Подключение запрессовкой, Номинальный ток: ‌1 A, Контакты: 110, Угловой, Медный сплав, Благородный металл поверх Ni, Сторона соединения, Ni, Сторона подключения, Уровень исполнения: 2, Термопластичная смола, армированная стекловолокном, Бежевый

Артикул:  17 24 110 2102

Технические характеристики 17241102102 :

har-bus HM Federl. Typ-B22, m. Schirmbl..

Производитель HARTING

сроки поставки 3-4 недели

Артикул:	17 24 110 2102
Описание:	har-bus розетка НМ-110В
Чертёж:	PDF
Документация:	PDF
Название:
Категория	Соединитель
Серия	har-bus® HM
Название	Тип B22
Элемент	Розетка
Спецификация	Угловой
Метод подключения	Подключение запрессовкой
Версия:
Экранирование	С верхним экранированием
Тип соединения	Соединение печатной платы с печатной платой
Число контактов	110
Уровень исполнения	2
Области применения	CompactPCI Позиции J2 J5
Комплект поставки	Труба
Технические характеристики:
Ряды контактов	7
Шаг контактов (сторона подключения)	2 mm
Шаг контактов (сторона сопряжения)	2 mm
Номинальный ток	1 A
Сопротивление изоляции	> 109 Ω
Сопротивление контактов	≤ 20 mΩ
Предельные температуры	-55 ... +125 °C
Усилие вставки	≤ 82,5 N
Усилие расстыковки	≥ 16,5 N
Испытательное напряжение Uср.кв.	0,75 kV
Скорость передачи данных	≤ 2500 Mbit/s
CTI	≤ 249
Толщина печатной платы	≥1,4 mm
Воспламеняемость согласно UL 94	V-0
Свойства материала:
Материал (контактная вставка)	Термопластичная смола, армированная стекловолокном
Цвет (контактная вставка)	Бежевый
Материал (контакты)	Медный сплав
Поверхность (контакты)	Au поверх Ni Сторона соединения Никелерованный Сторона подключения
Вес нетто	15,02 g

Аксессуары:

17 24 000 4102

Инструмент:

17 99 000 0050

17 99 000 0037

17 99 000 0045

Аналоги:

17 24 110 1102

17 24 110 2101

Совместим с:

17 04 154 2601

17 04 132 2201

17 04 154 2203

17 04 154 2201

17 04 154 2204

17 04 154 2006

17 04 154 2002

17 04 154 2010

17 04 132 2001
