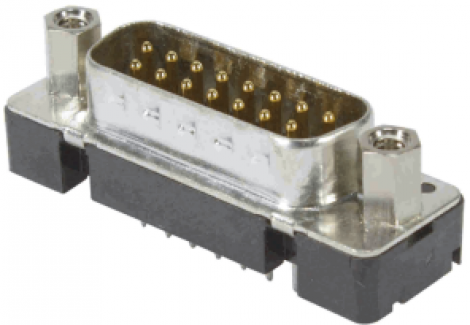

| 09662217703 | HARTING | вилка пр.15к.UNC | Datasheet Инструкция (Скачать PDF) |
- Описание
-
Описание:
Технические характеристики 09662217703 :
DSUB SV MA SSDP STR 15P AU3.
Производитель HARTING
Сроки поставки: 4-6 недель
Название- Категория Соединители
- Серия D-Sub
- Название Стандарт
- Элемент Соединитель
- Описание контактов
ТоченыеПрямой
Версия- Метод подключения Подключение методом пайки волной припоя
- Тип Вилка
- Размер D-Sub 2
- Тип соединения
От материнской к дочерней платеМеззанин
- Число контактов15
- Длина подключения3,7 mm
- Тип блокировкиКрепежный фланец с резьбовым фиксатором 4-40 UNC
Технические характеристики- Расстояние между рядами2,84 mm
- Шаг контактов (сторона подключения)2,74 mm
- Номинальный ток 7,5 A
- Расстояние между проводниками≥ 1 mm
- Длина пути тока утечки≥ 1 mm
- Сопротивление изоляции>1010 Ω
- Сопротивление контактов≤ 10 mΩ
- Момент затяжки≤0,4 Nm Стопорный винт
- Предельная температура-55 ... +125 °C
- Усилие вставки≤ 50 N
- Усилие расстыковки
≥ 4,5 N≤ 33 N
- Уровень исполнения3
- Циклы стыковки≥ 50
- Испытательное напряжение Uср.кв.1 kV
- Изоляционная группаIIIa (175 ≤ CTI < 400)
- Толщина печатной платы≥1,6 mm
- Монтажная высота 6,2 mm
- Hot pluggingНет
Свойства материала- Материал (контактная вставка)
Термопластичная смола, армированная стекловолокном (PBTP)Кожух: плакированная сталь
- Цвет (контактная вставка)Черный
- Материал (контакты)Медный сплав
- Поверхность (контакты)Благородный металл поверх Ni
- Группа горючести материала согласно UL 94V-0
- RoHSусловно совместим
- Исключения из RoHS6(c): медный сплав с массовой долей свинца до 4 %
- Состояние ВЭАусловно совместим
- China RoHS50
- Жидкости из приложения XVII к предписанию REACH Не содержится
- Жидкости из приложения XIV к предписанию REACH Не содержится
- Особо опасные жидкости предписания REACH Да
- Особо опасные жидкости предписания REACH Свинец
- Номер ECHA SCIPecef7555-f643-4ceb-a337-fc54762297f1
- Законопроект 65 штата КалифорнияДа
- Законопроект 65 штата Калифорния
Триоксид сурьмыСвинецНикель
- Требование с учетом уровней опасностиR26
Спецификации и допуски- СпецификацииDIN 41652
- UL / CSAUL 1977 ECBT2.E102079
Коммерческие данные- Размер упаковки100
- Вес нетто11,35 g
- Страна изготовления Швейцария
- код ТН ВЭД ЕС85366990
- GTIN5713140082106
- eCl@ss27440214 D-Sub coupler
