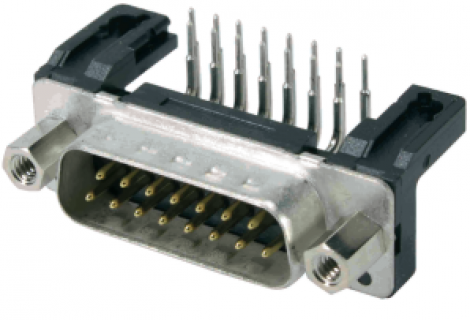

| 09665237803 | HARTING | вилка угл.50-UNC | Datasheet Инструкция (Скачать PDF) |
- Описание
-
Описание:
Технические характеристики 09665237803 :
DSUB SV MA SSDP ANG87-284 50P AU3.
Производитель HARTING
Сроки поставки: 4-6 недель
Название- Категория Соединители
- СерияD-Sub
- Название Стандарт
- Элемент Соединитель
- Описание контактов
ТоченыеУгловой
Версия- Метод подключения Подключение методом пайки волной припоя
- Тип Вилка
- РазмерD-Sub 5
- Тип соединения От материнской к дочерней плате
- Число контактов50
- Тип блокировки Крепежный фланец с резьбовым фиксатором 4-40 UNC
Технические характеристики- Расстояние между рядами2,84 mm
- Номинальный ток 7,5 A
- Расстояние между проводниками≥ 1 mm
- Длина пути тока утечки≥ 1 mm
- Сопротивление изоляции>1010 Ω
- Сопротивление контактов≤ 10 mΩ
- Момент затяжки≤0,4 Nm Стопорный винт
- Предельная температура-55 ... +125 °C
- Усилие вставки≤ 167 N
- Усилие расстыковки
≥ 14,5 N≤ 111 N
- Уровень исполнения3
- Циклы стыковки≥ 50
- Испытательное напряжение Uср.кв.1 kV
- Изоляционная группаIIIa (175 ≤ CTI < 400)
- Толщина печатной платы≥1,6 mm
- Монтажная высота 7,3 mm
- Hot pluggingНет
Свойства материала- Материал (контактная вставка)
Термопластичная смола, армированная стекловолокном (PBTP)Кожух: плакированная сталь
- Цвет (контактная вставка)Черный
- Материал (контакты)Медный сплав
- Поверхность (контакты)Благородный металл поверх Ni
- Группа горючести материала согласно UL 94V-0
Спецификации и допуски- СпецификацииDIN 41652
- UL / CSAUL 1977 ECBT2.E102079
Коммерческие данные- Размер упаковки1
- Страна изготовления Китай
- код ТН ВЭД ЕС85366990
- eCl@ss27440214 D-Sub coupler
- Категория Соединители
