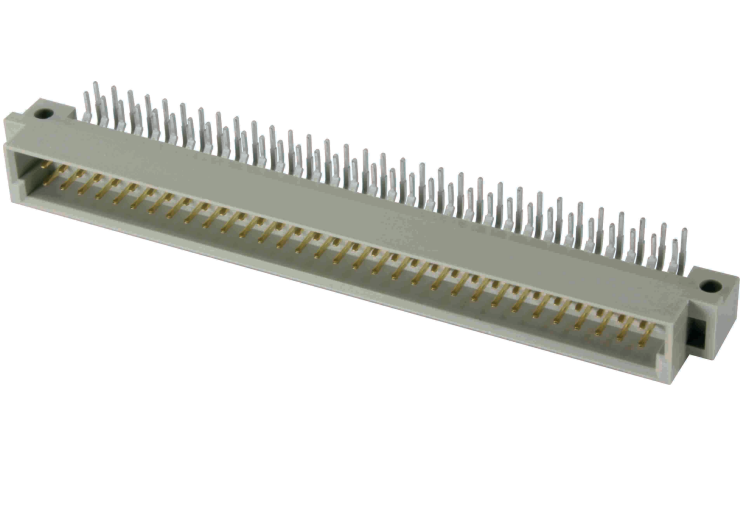

• Категория Соединитель

• СерияDIN 41612

• Название Тип В

• Элемент Вилка

• Описание контактов Угловой


• Метод подключения Подключение методом пайки волной припоя

• Тип соединения
  Соединение печатной платы с кабелем
  От материнской к дочерней плате
  Плата расширения

• Число контактов 64

• Кодирование Кодировка с потерей контактов

• Уровень исполнения
  В соответствии с IEC 60603-2
  2

• Крепление печатной платы С крепежным фланцем


• Ряды контактов 2

• Шаг контактов (сторона подключения)2,54 mm

• Шаг контактов (сторона сопряжения)2,54 mm

• Номинальный ток 2 A

• Расстояние между проводниками≥ 1,2 mm

• Длина пути тока утечки≥ 1,2 mm

• Сопротивление изоляции≥ 10¹² Ω

• Сопротивление контактов≤ 20 mΩ

• Предельная температура-55 ... +125 °C

• Усилие вставки и размыкания≤ 60 N

• Циклы стыковки≥ 400

• Испытательное напряжение U_ср.кв.1 kV

• Изоляционная группаIIIa (175 ≤ CTI < 400)


• Материал (контактная вставка)Термопластичная смола, армированная стекловолокном

• Материал (контакты)Медный сплав

• Воспламеняемость согласно UL 94V-0

• RoHSсовместим

• Состояние ВЭАсовместим

• China RoHSe

• Жидкости из приложения XVII к предписанию REACHНет

• Жидкости из приложения XIV к предписанию REACHНет

• Особо опасные жидкости предписания REACHНет


• СпецификацииIEC 60603-2

• UL / CSA
  UL 1977 ECBT2.E102079
  CSA-C22.2 No. 182.3 ECBT8.E102079

• Классификация для железных дорогF4/I3 в соответствии с NFF 16-101/102


• Размер упаковки 130

• Вес нетто 10,31 g

• Страна изготовления Германия

• Номер таможенного тарифа 85366990

18.11.19
