Технические характеристики 09022646825 :

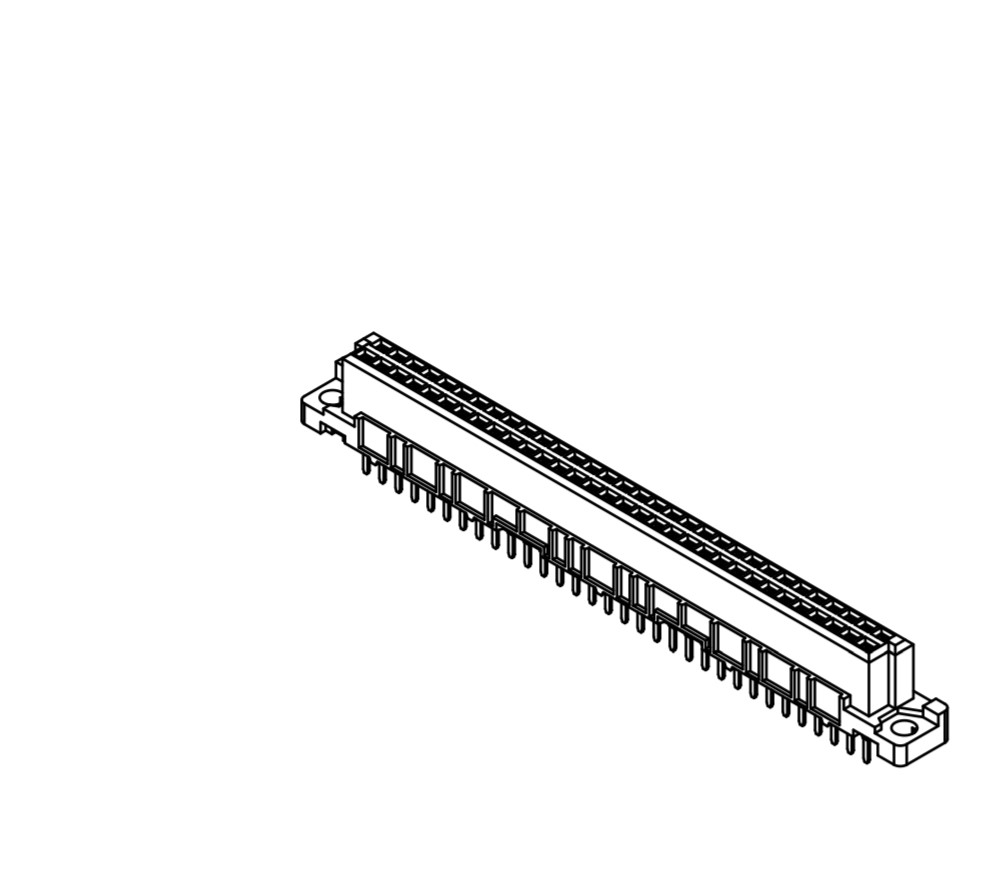

DIN-Signal B064FS-4,5C1-2.

розетка пр.64к.-4.5

Соединитель, Розетка, Термопластичная смола, армированная стекловолокном, От материнской к дочерней плате, Меззанин, Подключение методом пайки волной припоя, Номинальный ток: 2A, Контакты: 64, Прямой, Медный сплав, Драгоценный металл, Уровень исполнения: 2, В соответствии с IEC 60603-2, Кодирование: Кодировка с потерей контактов, Крепление печатной платы: С крепежным фланцем

Артикул:  09 02 264 6825

Производитель HARTING

сроки поставки 1 неделя

Упаковка 130 шт

Артикул	09 02 264 6825
Описание	розетка пр.64к.-4.5
Чертёж	PDF
Документация	PDF
Название
Категория	Соединитель
Серия	DIN 41612
Название	Тип В
Элемент	Розетка
Описание контактов	Прямой
Метод подключения	Подключение методом пайки волной припоя
Версия
Тип соединения	От материнской к дочерней платеМеззанин
Число контактов	64
Длина подключения	4,5 mm
Кодирование	Кодировка с потерей контактов
Уровень исполнения	В соответствии с IEC 60603-22
Крепление печатной платы	С крепежным фланцем
Технические характеристики
Ряды контактов	2
Шаг контактов (сторона подключения)	2,54 mm
Шаг контактов (сторона сопряжения)	2,54 mm
Номинальный ток	2 A
Расстояние между проводниками	≥ 1,2 mm
Длина пути тока утечки	≥ 1,2 mm
Сопротивление контактов	≤ 20 mΩ
Предельная температура	-55 ... +125 °C
Усилие вставки и размыкания	≤ 60 N
Циклы стыковки	≥ 400
Испытательное напряжение Uср.кв.	1 kV
Воспламеняемость согласно UL 94	V-0
Свойства материала
Материал (контактная вставка)	Термопластичная смола, армированная стекловолокном
Материал (контакты)	Медный сплав
Вес нетто	10,99 g
RoHS	совместим
Спецификации и допуски
UL / CSA	UL 1977 ECBT2.E102079CSA-C22.2 No. 182.3 ECBT8.E102079
Классификация для железных дорог	F4/I3 в соответствии с NFF 16-101/102

08.04.19
