| 09031647921 | HARTING | Вилка угл. 64 конт. | Datasheet Инструкция (Скачать PDF) |
- Описание
-
Описание:

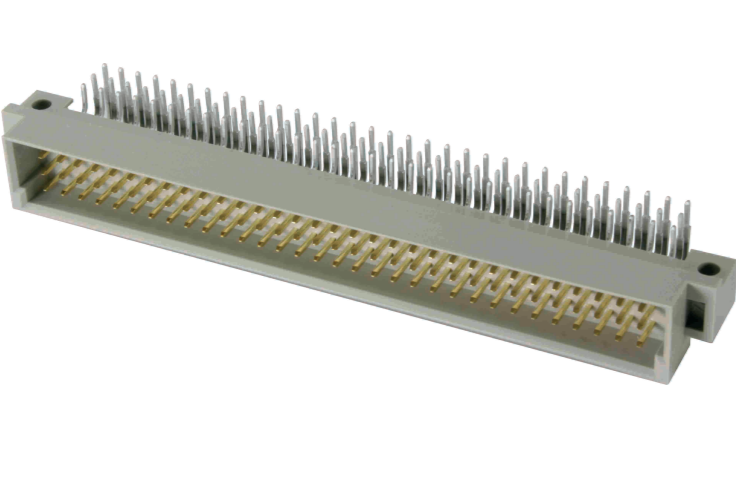

09031647921 | HARTING | Вилка угл. 64 конт.
Вилка угл. 64 конт.
Соединители, Вилка, Подключение методом пайки волной припоя, Номинальный ток: 2 A, Контакты: 64, Угловой, Медный сплав, Благородный металл поверх Ni, Сторона соединения, Sn поверх Ni, Сторона подключения, Уровень исполнения: 3, В соответствии с IEC 60603-2, Кодирование: Кодировка с потерей контактов, Сторона кодировки, Крепление печатной платы: С крепежным фланцем, Термопластичная смола, армированная стекловолокном, RAL 7032 (серый)
Артикул: 09 03 164 7921
Технические характеристики 09031647921 :
DIN-Signal C064MS-3,0C1-3.
Производитель HARTING
Сроки поставки: 3-5 недель
- Категория Соединители
- Серия DIN 41612
- Название Тип С
- Элемент Вилка
- Описание контактов Угловой
- Характеристики не содержит свинца
- Метод подключения Подключение методом пайки волной припоя
- Тип соединения
От материнской к дочерней платеПлата расширенияСоединение печатной платы с кабелем
- Число контактов 64
- Конфигурация контактов Ряды a и c, позиции 1, 2, ... , 31, 32
- Кодирование
Кодировка с потерей контактовСторона кодировки
- Крепление печатной платы С крепежным фланцем
- Ряды контактов3
- Шаг контактов (сторона подключения)2,54 mm
- Шаг контактов (сторона сопряжения)2,54 mm
- Номинальный ток 2 A
- Номинальный ток Номинальный ток, измереннный при 20 °C, подробнее см. кривую ухудшения параметров
- Расстояние между проводниками≥ 1,2 mm
- Длина пути тока утечки≥ 1,2 mm
- Сопротивление изоляции>1012 Ω
- Сопротивление контактов≤ 20 mΩ
- Предельная температура-55 ... +125 °C
- Усилие вставки и размыкания≤ 60 N
- Уровень исполнения
3В соответствии с IEC 60603-2
- Циклы стыковки≥ 50
- Испытательное напряжение Uср.кв.1 kV
- Изоляционная группаIIIa (175 ≤ CTI < 400)
- Hot pluggingНет
- Материал (контактная вставка)Термопластичная смола, армированная стекловолокном
- Цвет (контактная вставка)RAL 7032 (серый)
- Материал (контакты)Медный сплав
- Поверхность (контакты)
Благородный металл поверх Ni Сторона соединенияSn поверх Ni Сторона подключения
- Группа горючести материала согласно UL 94V-0
- RoHSсовместим
- Состояние ВЭАсовместим
- China RoHSe
- Жидкости из приложения XVII к предписанию REACH Не содержится
- Жидкости из приложения XIV к предписанию REACH Не содержится
- Особо опасные жидкости предписания REACH Не содержится
- Законопроект 65 штата Калифорния Да
- Законопроект 65 штата Калифорния
НикельСвинецТриоксид сурьмы
- СпецификацииIEC 60603-2
- UL / CSA
UL 1977 ECBT2.E102079CSA-C22.2 No. 182.3 ECBT8.E102079
- Классификация для железных дорогF4/I3 в соответствии с NFF 16-101/102
- Размер упаковки 100
- Вес нетто 12,19 g
- Страна изготовления Германия
- код ТН ВЭД ЕС85366990
- eCl@ss27460201 PCB connector (board connector)
- Категория Соединители
