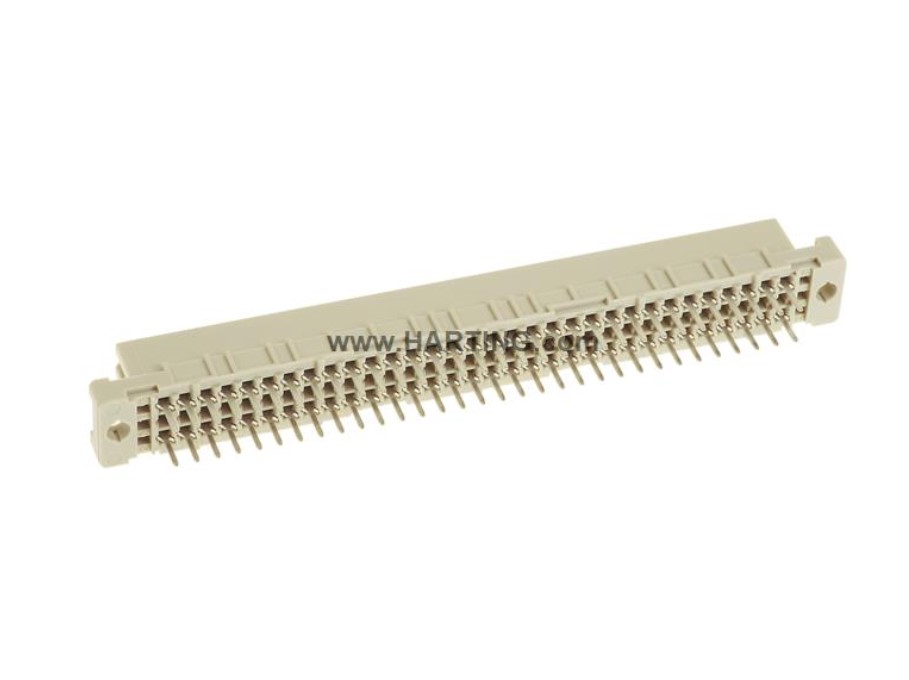

• Категория Соединитель

• СерияDIN 41612

• Название Тип С

• Элемент Розетка

• Описание контактов Прямой


• Метод подключения Подключение методом пайки волной припоя

• Тип соединения
  От материнской к дочерней плате
  Меззанин

• Число контактов 96

• Длина подключения 2,9 mm

• Кодирование Кодировка с потерей контактов

• Уровень исполнения
  В соответствии с IEC 60603-2
  1

• Крепление печатной платы С крепежным фланцем


• Ряды контактов 3

• Шаг контактов (сторона подключения)2,54 mm

• Шаг контактов (сторона сопряжения)2,54 mm

• Номинальный ток2 A

• Расстояние между проводниками≥ 1,2 mm

• Длина пути тока утечки≥ 1,2 mm

• Сопротивление изоляции>10¹² Ω

• Сопротивление контактов≤ 20 mΩ

• Предельная температура-55 ... +125 °C

• Усилие вставки и размыкания≤ 90 N

• Циклы стыковки≥ 500

• Испытательное напряжение U_ср.кв.1 kV

• Изоляционная группаIIIa (175 ≤ CTI < 400)


• Материал (контактная вставка)Термопластичная смола, армированная стекловолокном

• Материал (контакты)Медный сплав

• Поверхность (контакты)Драгоценный металл

• Группа горючести материала согласно UL 94V-0

• RoHSсовместим

• Состояние ВЭА совместим

• China RoHSe

• Жидкости из приложения XVII к предписанию REACHНет

• Жидкости из приложения XIV к предписанию REACHНет

• Особо опасные жидкости предписания REACHНет


• СпецификацииIEC 60603-2

• UL / CSA
  UL 1977 ECBT2.E102079
  CSA-C22.2 No. 182.3 ECBT8.E102079

• Классификация для железных дорогF4/I3 в соответствии с NFF 16-101/102


• Размер упаковки 100

• Вес нетто 15,08 g

• Страна изготовления Германия

• код ТН ВЭД ЕС85366990

• eCl@ss27440402 PCB connector

15.07.19
