- Описание
-
Описание:

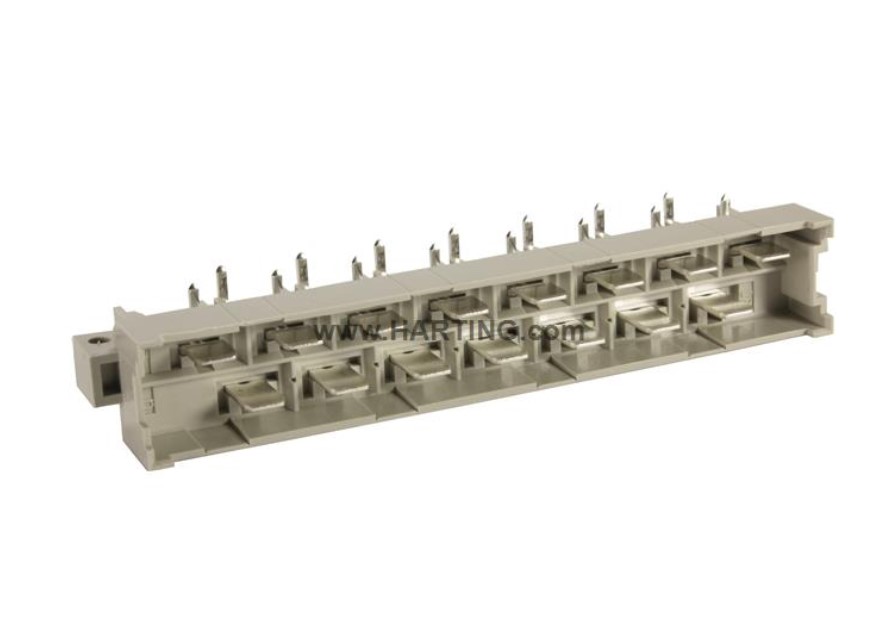

09061152911 | HARTING | DIN-Power вилка угловая 15к.
DIN-Power вилка угл.15к.
Соединители, Вилка, Подключение методом пайки волной припоя, Номинальный ток: 15 A, Контакты: 15, Угловой, Медный сплав, Посеребренные, Сторона подключения, Sn поверх Ni, Сторона подключения, Уровень исполнения: 1, В соответствии с IEC 60603-2, Кодирование: Кодирование кожуха, Кодирование D20, Крепление печатной платы: С крепежным фланцем, Термопластичная смола, армированная стекловолокном, RAL 7032 (серый)
Артикул: 09 06 115 2911
Технические характеристики 09061152911 :
DIN-Power H015MS-3,2C1-1.
Производитель HARTING
Сроки поставки 6-10 недель
- Категория Соединитель
- Серия DIN 41612
- Название Тип H15
- Элемент Вилка
- Описание контактов Угловой
- Метод подключения Подключение методом пайки волной припоя
- Тип соединения
Соединение печатной платы с кабелемОт материнской к дочерней плате
- Число контактов15
- Кодирование
Кодирование кожухаКодирование D20
- Уровень исполнения
В соответствии с IEC 60603-21
- Крепление печатной платыС крепежным фланцем
- Шаг контактов (сторона подключения)5,08 mm
- Шаг контактов (сторона сопряжения)
6,5 mm10,16 mm
- Номинальный ток15 A
- Расстояние между проводниками≥ 4,5 mm
- Длина пути тока утечки≥ 8 mm
- Сопротивление изоляции≥ 1012 Ω
- Сопротивление контактов≤ 8 mΩ
- Предельная температура-55 ... +125 °C
- Усилие вставки и размыкания≤ 90 N
- Циклы стыковки≥ 500
- Испытательное напряжение Uср.кв.3,1 kV
- Изоляционная группаIIIa (175 ≤ CTI < 400)
- Материал (контактная вставка)Термопластичная смола, армированная стекловолокном
- Материал (контакты)Медный сплав
- Поверхность (контакты)Посеребренные
- Воспламеняемость согласно UL 94V-0
- Вес нетто29,16 g
- RoHSсовместим
- СпецификацииIEC 60603-2
- UL / CSA
UL 1977 ECBT2.E102079CSA-C22.2 No. 182.3 ECBT8.E102079
- Классификация для железных дорогF4/I3 в соответствии с NFF 16-101/102
- Категория Соединитель
