| 09062032911 | HARTING | вилка угл.3к | Datasheet Инструкция (Скачать PDF) |
- Описание
-
Описание:

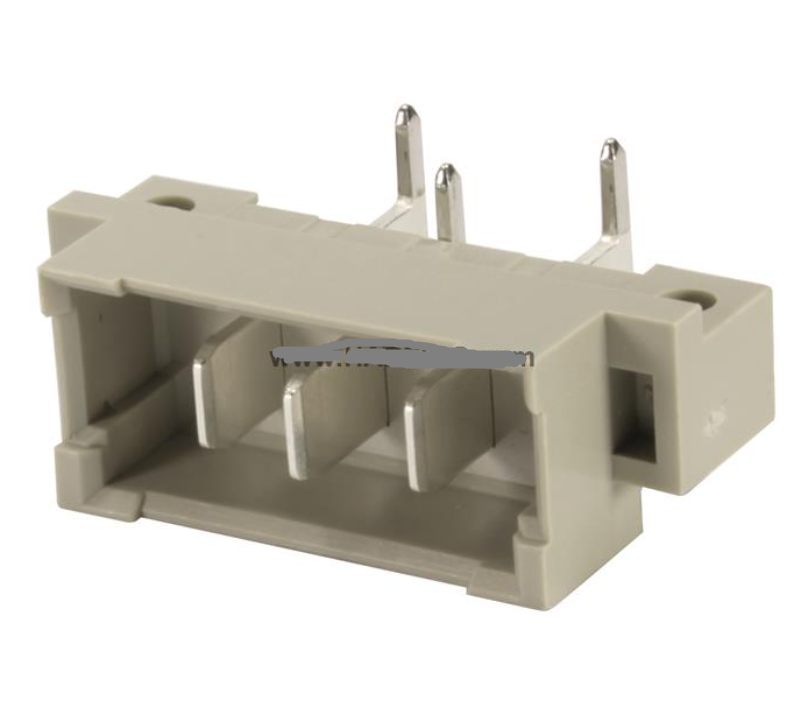

09062032911 | HARTING | вилка угл.3к
вилка угл.3к
Соединители, Вилка, Подключение методом пайки волной припоя, Номинальный ток: 15 A, Контакты: 3, Угловой, Медный сплав, Посеребренные, Сторона соединения, Sn поверх Ni, Сторона подключения, Уровень исполнения: 1, В соответствии с IEC 60603-2, Крепление печатной платы: С крепежным фланцем, Термопластичная смола, армированная стекловолокном, RAL 7032 (серый)
Артикул: 09 06 203 2911
Технические характеристики 09062032911 :
DIN-Power H3003FS-3,0C1-1.
Производитель HARTING
Сроки поставки: 3-5 недель
- Категория Соединители
- Серия DIN 41612
- Название Тип H3
- Элемент Вилка
- Описание контактов Угловой
- Характеристики не содержит свинца
- Метод подключения Подключение методом пайки волной припоя
- Тип соединения От материнской к дочерней плате
- Число контактов 3
- Главный контакт 2,00
- Крепление печатной платы С крепежным фланцем
- Ряды контактов1
- Шаг контактов (сторона подключения)5,08 mm
- Шаг контактов (сторона сопряжения)5,08 mm
- Номинальный ток 15 A
- Номинальный ток Номинальный ток, измереннный при 20 °C, подробнее см. кривую ухудшения параметров
- Расстояние между проводниками≥ 4 mm
- Длина пути тока утечки≥ 3,7 mm
- Сопротивление изоляции>1012 Ω
- Сопротивление контактов≤ 8 mΩ
- Предельная температура-55 ... +125 °C
- Усилие вставки и размыкания≤ 20 N
- Уровень исполнения
1В соответствии с IEC 60603-2
- Циклы стыковки≥ 500
- Испытательное напряжение Uср.кв.2,5 kV
- Изоляционная группаIIIa (175 ≤ CTI < 400)
- Hot pluggingНет
- Материал (контактная вставка)Термопластичная смола, армированная стекловолокном
- Цвет (контактная вставка)RAL 7032 (серый)
- Материал (контакты)Медный сплав
- Поверхность (контакты)
Посеребренные Сторона соединенияSn поверх Ni Сторона подключения
- Группа горючести материала согласно UL 94V-0
- RoHSсовместим
- Состояние ВЭАсовместим
- China RoHSe
- Жидкости из приложения XVII к предписанию REACH Нет
- Жидкости из приложения XIV к предписанию REACH Нет
- Особо опасные жидкости предписания REACH Нет
- Законопроект 65 штата Калифорния Да
- Законопроект 65 штата Калифорния
НикельСвинецТриоксид сурьмы
- СпецификацииIEC 60603-2 (дополнительно)
- UL / CSA
UL 1977 ECBT2.E102079CSA-C22.2 No. 182.3 ECBT8.E102079
- Классификация для железных дорогF4/I3 в соответствии с NFF 16-101/102
- Размер упаковки 50
- Вес нетто 4,2 g
- Страна изготовления Румыния
- код ТН ВЭД ЕС85366990
- eCl@ss27460201 PCB connector (board connector)
- Категория Соединители
