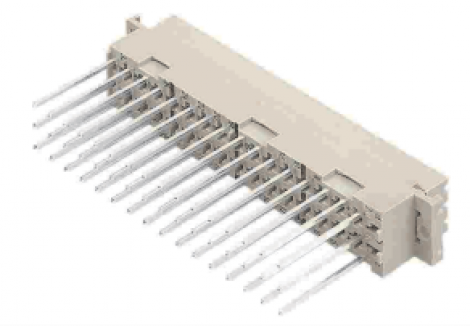

| 09062326831 | HARTING | розетка пр.32к.-22 | Datasheet Инструкция (Скачать PDF) |
- Описание
-
Описание:
Технические характеристики 09062326831 :
DIN-Power F032FW-22,0C1-2.
Производитель HARTING
Сроки поставки: СКЛАД
или под заказ 4-6 недель
Название- Категория Соединители
- Серия DIN 41612
- Название Тип F
- Элемент Розетка
- Описание контактов Прямой
- Характеристики не содержит свинца
Версия- Метод подключения Монтаж накруткой
- Тип соединения
Соединение печатной платы с кабелемКабель - кабель
- Число контактов32
- Конфигурация контактов Ряды z и d, позиции 2, 4, ... , 30, 32
- Длина подключения22 mm
- Кодирование
Кодирование отверстийКодировка с потерей контактов
- Крепление печатной платы С крепежным фланцем
Технические характеристики- Ряды контактов3
- Шаг контактов (сторона сопряжения)
3,81 mm5,08 mm
- Номинальный ток 6 A
- Номинальный ток Номинальный ток, измеренный при 20 °C, подробнее см. кривую ухудшения параметров
- Расстояние между проводниками≥ 1,6 mm
- Длина пути тока утечки≥ 3 mm
- Сопротивление изоляции>1012 Ω
- Сопротивление контактов≤ 15 mΩ
- Предельная температура-55 ... +125 °C
- Усилие вставки и размыкания≤ 50 N
- Уровень исполнения
2В соответствии с IEC 60603-2
- Циклы стыковки≥ 400
- Испытательное напряжение Uср.кв.
1,55 kV (контакт-контакт)2,5 kV (контакт-заземление)
- Изоляционная группаIIIa (175 ≤ CTI < 400)
- Hot pluggingНет
Свойства материала- Материал (контактная вставка)Термопластичная смола, армированная стекловолокном
- Цвет (контактная вставка)RAL 7032 (серый)
- Материал (контакты)Медный сплав
- Поверхность (контакты)
Благородный металл поверх Ni Сторона соединенияNi Сторона подключения
- Группа горючести материала согласно UL 94V-0
- RoHS совместим
- Состояние ВЭА совместим
- China RoHSe
- Жидкости из приложения XVII к предписанию REACH Не содержится
- Жидкости из приложения XIV к предписанию REACH Не содержится
- Особо опасные жидкости предписания REACH Не содержится
- Законопроект 65 штата Калифорния Да
- Законопроект 65 штата Калифорния
Триоксид сурьмыНикель
- Пожарная безопасность на железнодорожном транспортеEN 45545-2 (2020-08)
- Требование с учетом уровней опасности R26
Спецификации и допуски- СпецификацииIEC 60603-2
- UL / CSA
UL 1977 ECBT2.E102079CSA-C22.2 No. 182.3 ECBT8.E102079
- Классификация для железных дорогF4/I3 в соответствии с NFF 16-101/102
Коммерческие данные- Размер упаковки20
- Вес нетто33,08 g
- Страна изготовления Германия
- код ТН ВЭД ЕС85366990
- GTIN5713140013247
- eCl@ss27460201 PCB connector (board connector)
- Категория Соединители
