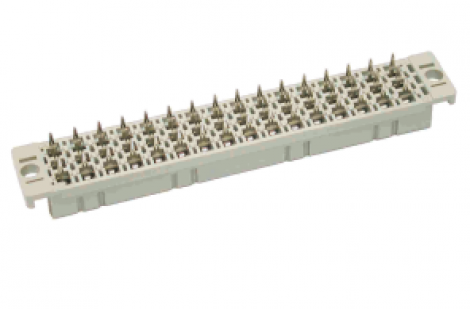

| 09062487832 | HARTING | DIN-Power розетка 48к P-5,5C1-3 | Datasheet Инструкция (Скачать PDF) |
- Описание
-
Описание:
Технические характеристики 09062487832 :
DIN-Power Flow048FP-5,5C1-3.
Производитель HARTING
Сроки поставки: СКЛАД
или под заказ 4-6 недель
Название- Категория Соединители
- Серия DIN 41612
- Название Тип F
- Элемент Розетка
- Описание контактов Прямой
- Характеристики не содержит свинца
Версия- Метод подключения Подключение запрессовкой
- Тип соединения
От материнской к дочерней платеМеззанин
- Число контактов48
- Конфигурация контактов Ряды z, d и b, позиции 2, 4, ... , 30, 32
- Длина подключения4,5 mm
- Кодирование
Кодирование отверстийКодировка с потерей контактовКодирование кожуха
- Крепление печатной платы С крепежным фланцем
Технические характеристики- Ряды контактов3
- Шаг контактов (сторона подключения)
3,81 mm5,08 mm
- Шаг контактов (сторона сопряжения)
3,81 mm5,08 mm
- Номинальный ток 6 A
- Номинальный ток Номинальный ток, измеренный при 20 °C, подробнее см. кривую ухудшения параметров
- Расстояние между проводниками≥ 1,6 mm
- Длина пути тока утечки≥ 3 mm
- Сопротивление изоляции>1012 Ω
- Сопротивление контактов≤ 15 mΩ
- Предельная температура-40 ... +105 °C предельная температура ограничена печатной платой
- Усилие вставки и размыкания≤ 75 N
- Уровень исполнения
3В соответствии с IEC 60603-2
- Циклы стыковки≥ 50
- Испытательное напряжение Uср.кв.1,55 kV (контакт-контакт)
- Изоляционная группаIIIa (175 ≤ CTI < 400)
- Толщина печатной платы≥1,6 mm
- Hot pluggingНет
Свойства материала- Материал (контактная вставка)Термопластичная смола, армированная стекловолокном
- Цвет (контактная вставка)RAL 7032 (серый)
- Материал (контакты)Медный сплав
- Поверхность (контакты)
Благородный металл поверх Ni Сторона соединенияNi Сторона подключения
- Группа горючести материала согласно UL 94V-0
- RoHS совместим
- Состояние ВЭА совместим
- China RoHSe
- Жидкости из приложения XVII к предписанию REACH Не содержится
- Жидкости из приложения XIV к предписанию REACH Не содержится
- Особо опасные жидкости предписания REACH Не содержится
- Законопроект 65 штата Калифорния Да
- Законопроект 65 штата Калифорния Триоксид сурьмы
- Требование с учетом уровней опасностиR26
Спецификации и допуски- СпецификацииIEC 60603-2
- UL / CSA
UL 1977 ECBT2.E102079CSA-C22.2 No. 182.3 ECBT8.E102079
- Классификация для железных дорогF4/I3 в соответствии с NFF 16-101/102
Коммерческие данные- Размер упаковки20
- Вес нетто15,55 g
- Страна изготовления Румыния
- код ТН ВЭД ЕС85366990
- eCl@ss27460201 PCB connector (board connector)
