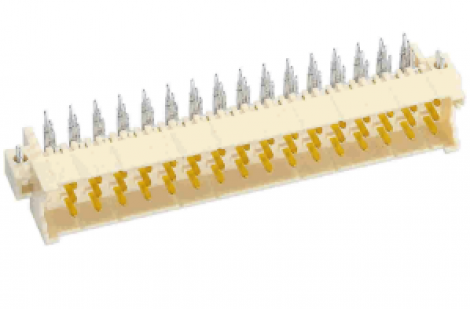

| 09063482951 | HARTING | DIN-Power F048MR-3,0C1-1-clip | Datasheet Инструкция (Скачать PDF) |
- Описание
-
Описание:
Технические характеристики 09063482951 :
DIN-Power F048MR-3,0C1-1-clip.
Производитель HARTING
Сроки поставки: СКЛАД
или под заказ 4-6 недель
Название- Категория Соединители
- Серия DIN 41612
- Название Тип F
- Элемент Вилка
- Описание контактов Угловой
- Характеристики
не содержит свинцаДопускаются отклонения по цвету или вкрапления
Версия- Метод подключения Соединение методом пайки оплавлением припоя (THR)
- Тип соединения
От материнской к дочерней платеПлата расширенияСоединение печатной платы с кабелем
- Число контактов48
- Конфигурация контактов Ряды z, d и b, позиции 2, 4, ... , 30, 32
- Кодирование
Кодирование отверстийКодирование кожухаКодировка с потерей контактовКодирование D20
- Крепление печатной платы
С крепежным фланцемС защелкой
Технические характеристики- Ряды контактов3
- Шаг контактов (сторона подключения)
2,54 mm5,08 mm
- Шаг контактов (сторона сопряжения)
3,81 mm5,08 mm
- Номинальный ток 6 A
- Номинальный ток Номинальный ток, измеренный при 20 °C, подробнее см. кривую ухудшения параметров
- Расстояние между проводниками≥ 1,6 mm
- Длина пути тока утечки≥ 3 mm
- Сопротивление изоляции>1012 Ω
- Сопротивление контактов≤ 15 mΩ
- Предельная температура-55 ... +125 °C (при пайке волной припоя не выше+240 °C в течение 15 с)
- Усилие вставки и размыкания≤ 75 N
- Уровень исполнения
1В соответствии с IEC 60603-2
- Циклы стыковки≥ 500
- Испытательное напряжение Uср.кв.1,55 kV (контакт-контакт)
- Изоляционная группаII (400 ≤ CTI < 600)
- Толщина печатной платы1,6 mm ±0,2
- Hot pluggingНет
Свойства материала- Материал (контактная вставка)Термопластичная смола, армированная стекловолокном
- Цвет (контактная вставка)Бежевый
- Материал (контакты)Медный сплав
- Поверхность (контакты)
Благородный металл поверх Ni Сторона соединенияSn поверх Ni Сторона подключения
- Группа горючести материала согласно UL 94V-0
- RoHS совместим
- Состояние ВЭА совместим
- China RoHSe
- Жидкости из приложения XVII к предписанию REACH Не содержится
- Жидкости из приложения XIV к предписанию REACH Не содержится
- Особо опасные жидкости предписания REACH Не содержится
- Законопроект 65 штата Калифорния Да
- Законопроект 65 штата Калифорния
СвинецНикель
- Требование с учетом уровней опасностиR26
Спецификации и допуски- СпецификацииIEC 60603-2
- UL / CSA
UL 1977 ECBT2.E102079CSA-C22.2 No. 182.3 ECBT8.E102079
- Классификация для железных дорогF4/I3 в соответствии с NFF 16-101/102
Коммерческие данные- Размер упаковки20
- Вес нетто22,84 g
- Страна изготовления Германия
- код ТН ВЭД ЕС85366990
- GTIN5713140195509
- eCl@ss27460201 PCB connector (board connector)
- Категория Соединители
