| 09250303217 | HARTING | DIN-Signal 3C030FC-B | Datasheet Инструкция (Скачать PDF) |
- Описание
-
Описание:

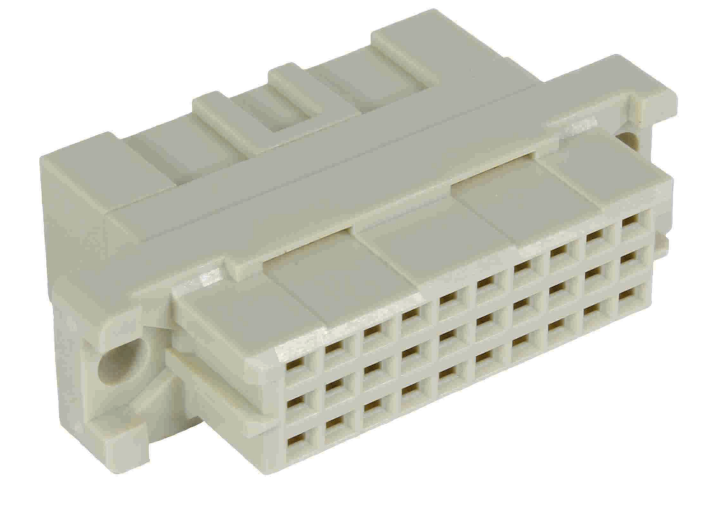

09250303217 | HARTING | DIN-Signal 3C030FC-B
Технические характеристики 09250303217 :
DIN-Signal 3C030FC-B.
Производитель HARTING
Сроки Поставки: 5-6 недель
Название- Категория Соединители
- Серия DIN 41612
- Название Тип 3R
- Элемент Розетка
- Характеристики не содержит свинца
Версия- Метод подключения Подключение обжимом
- Тип соединения Соединение печатной платы с кабелем
- Число контактов 30
- Кодирование Кодировка с потерей контактов
- Крепление печатной платы С крепежным фланцем
- Подробные данные Обжимные контакты заказываются отдельно.
Технические характеристики- Ряды контактов3
- Шаг контактов (сторона подключения)2,54 mm
- Шаг контактов (сторона сопряжения)2,54 mm
- Номинальный ток Номинальный ток, измереннный при 20 °C, подробнее см. кривую ухудшения параметров
- Расстояние между проводниками≥ 1,2 mm
- Длина пути тока утечки≥ 1,2 mm
- Сопротивление изоляции>1012 Ω
- Сопротивление контактов≤ 20 mΩ
- Предельная температура-55 ... +125 °C
- Усилие вставки и размыкания≤ 30 N
- Испытательное напряжение Uср.кв.
1 kV (контакт-контакт)1,55 kV (контакт-заземление)
- Изоляционная группаIIIa (175 ≤ CTI < 400)
- Hot pluggingНет
Свойства материала- Материал (контактная вставка)Термопластичная смола, армированная стекловолокном
- Цвет (контактная вставка)RAL 7032 (серый)
- Группа горючести материала согласно UL 94V-0
- RoHSсовместим
- Состояние ВЭАсовместим
- China RoHSe
- Жидкости из приложения XVII к предписанию REACHНе содержится
- Жидкости из приложения XIV к предписанию REACHНе содержится
- Особо опасные жидкости предписания REACHНе содержится
Спецификации и допуски- СпецификацииIEC 60603-2 (дополнительно)
- UL / CSA
UL 1977 ECBT2.E102079CSA-C22.2 No. 182.3 ECBT8.E102079
- Классификация для железных дорогF4/I3 в соответствии с NFF 16-101/102
Коммерческие данные- Размер упаковки 20
- Вес нетто 5,14 g
- Страна изготовления Германия
- код ТН ВЭД ЕС85366990
- eCl@ss27460201 PCB connector (board connector)
- Категория Соединители
