| 09281486902 | HARTING | DIN-Signal вилка пр 48к PL2 | Datasheet Инструкция (Скачать PDF) |
- Описание
-
Описание

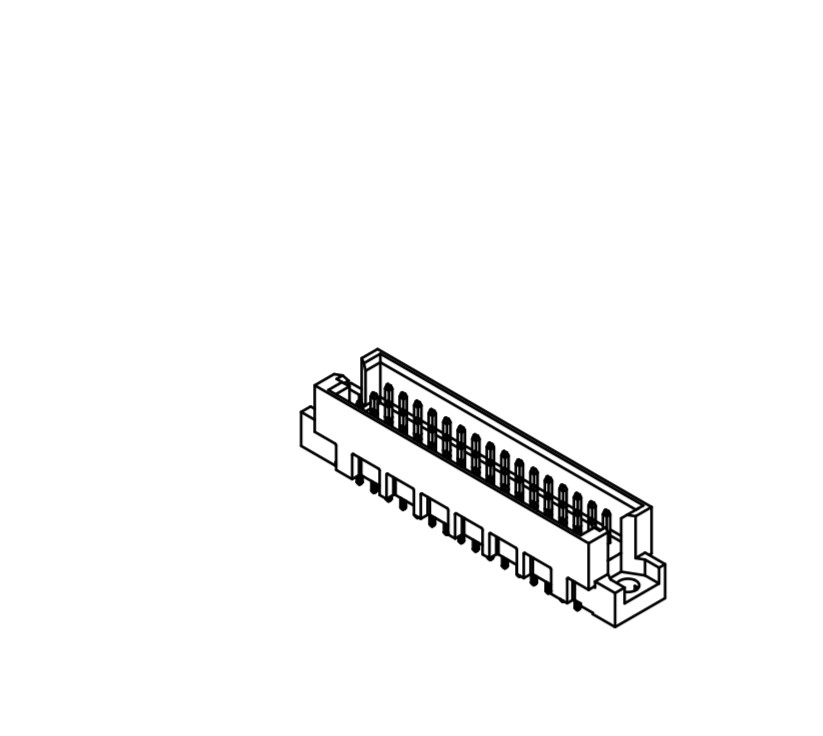

09281486902 | HARTING | DIN-Signal вилка пр 48к PL2
DIN-Signal вилка пр 48к PL2
Соединители, Вилка, Подключение методом пайки волной припоя, Номинальный ток: 2 A, Контакты: 48, Прямой, Медный сплав, Драгоценный металл, Сторона соединения, Sn поверх Ni, Сторона подключения, Уровень исполнения: 2, В соответствии с IEC 60603-2, Кодирование: Кодировка с потерей контактов, Крепление печатной платы: С крепежным фланцем, Термопластичная смола, армированная стекловолокном, RAL 7032 (серый)
Артикул: 09 28 148 6902
Технические характеристики 09281486902 :
DIN-Signal 2R048MS-2,5C1-2.
Производитель HARTING
Сроки поставки 3-4 недели
Упаковка 20 шт
- Категория Соединитель
- СерияDIN 41612
- Название Тип 2R
- Элемент Вилка
- Описание контактов Прямой
- Метод подключения Подключение методом пайки волной припоя
- Метод подключения Подключение методом пайки волной припоя
- Тип соединения
Соединение печатной платы с кабелемОт материнской к дочерней платеМеззанин
- Число контактов48
- Длина подключения2,5 mm
- Кодирование Кодировка с потерей контактов
- Уровень исполнения
В соответствии с IEC 60603-22
- Крепление печатной платы С крепежным фланцем
- Ряды контактов3
- Шаг контактов (сторона подключения)2,54 mm
- Шаг контактов (сторона сопряжения)2,54 mm
- Номинальный ток2 A
- Расстояние между проводниками≥ 1,2 mm
- Длина пути тока утечки≥ 1,2 mm
- Сопротивление контактов≤ 20 mΩ
- Предельная температура-55 ... +125 °C
- Усилие вставки и размыкания≤ 45 N
- Циклы стыковки≥ 400
- Испытательное напряжение Uср.кв.1 kV
- Изоляционная группаIIIa (175 ≤ CTI < 400)
- Воспламеняемость согласно UL 94V-0
- Материал (контактная вставка)Термопластичная смола, армированная стекловолокном
- Материал (контакты)Медный сплав
- Вес нетто6,44 g
- RoHSсовместим
- UL / CSA
UL 1977 ECBT2.E102079CSA-C22.2 No. 182.3 ECBT8.E102079
- Классификация для железных дорогF4/I3 в соответствии с NFF 16-101/102
