SPL-2G42G50W4+ | Mini Circuits | Делитель мощности (Код: )

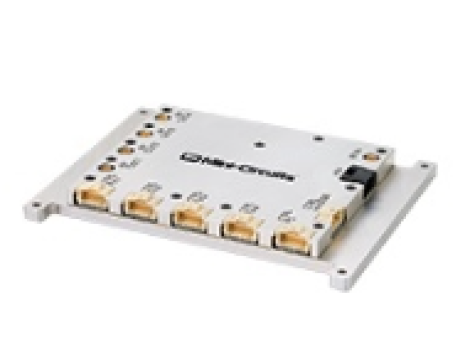

SPL-2G42G50W4+ от Mini-Circuits — это 4-канальный активный разветвитель мощности, работающий в диапазоне от 2,4 до 2,5 ГГц (диапазон ISM). Он состоит из микропроцессора, разветвителя 4:1, аттенюаторов, фазовращателей, усилителей мощности и коммутатора I2C. Этот разветвитель мощности был разработан для интеграции с усилителем мощности ZHL-2425-250X+, генератором/контроллером сигналов ISC-2425-25+ и COM2G42G51K0+ для простого построения системы ВЧ-энергии мощностью 1 кВт. Он позволяет согласовывать фазу и амплитуду четырех независимых путей путем регулировки каналов. Этот разветвитель мощности имеет вносимые потери 1 дБ и КСВН менее 2,0:1. Он обеспечивает диапазон настройки амплитуды 30 дБ и диапазон сдвига фазы 360°.

SPL-2G42G50W4+ использует шину I2C для управления фазой и амплитудой, и эта шина переключается между всеми четырьмя каналами. Интерфейс I2C также обеспечивает легкий доступ к аналоговым и цифровым данным усилителя, позволяя динамическим приложениям ISM с одним или несколькими модулями управляться. Этот совместимый с RoHS разветвитель доступен в модуле размером 5,118 x 3,780 дюймов и имеет разъемы MCX (мама) на входных и выходных портах. Он идеально подходит для усилителей высокой мощности S-диапазона, генераторов ВЧ-энергии, плазменных генераторов и промышленных нагревательных устройств.
