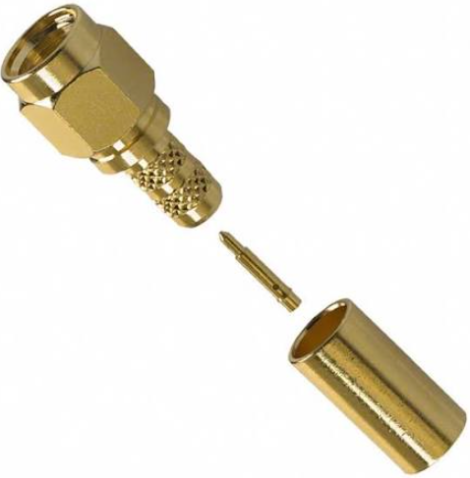

132113 | Amphenol | Высокочастотный разъем SMA (прямая вилка)
Технические характеристики: 132113
Высокочастотный субминиатюрный коаксиальный разъем серии SMA типа «вилка» (штырь / male) предназначен для прямого линейного монтажа на кабель методом обжима экрана и пайки центрального контакта. Изделие изготовлено из высокопрочной латуни с износостойким золотым покрытием корпуса и центрального контакта, что гарантирует стабильную передачу радиосигнала с минимальными потерями во всем рабочем диапазоне частот до 12.4 ГГц. В качестве диэлектрика используется высококачественный политетрафторэтилен (PTFE). Изделие широко применяется в телекоммуникационном и сетевом оборудовании, базовых станциях сотовой связи, СВЧ-модулях, беспроводных сетях Wi-Fi/Bluetooth, антенных комплексах и контрольно-измерительной аппаратуре для обеспечения надежного резьбового соединения.
Производитель: Amphenol
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
132113
Технические данные:
| Параметр |
Значение |
| Тип разъема |
Высокочастотный коаксиальный (RF) |
| Интерфейсная серия |
SMA |
| Часть разъема |
Вилка (Male / Штырь) |
| Пространственная ориентация |
Прямой (Straight) |
| Волновое сопротивление |
50 Ом |
| Максимальная рабочая частота |
12.4 ГГц |
| Совместимые типы кабелей |
RG-58, RG-141, Times LMR-195, Times LMR-200, Belden 7806A, Belden 8219, Belden 8240 |
| Способ монтажа контакта |
Пайка (Solder)
|
| Способ монтажа экрана |
Обжим (Crimp) |
| Механическое крепление |
На кабель (Free Hanging) |
| Механизм сочленения |
Резьбовой (Threaded) |
| Материал корпуса |
Латунь (Brass) |
| Покрытие корпуса и контакта |
Золото (Gold) |
| Материал изолятора |
Политетрафторэтилен (PTFE) |
| Механическая прочность |
Не менее 500 циклов сочленения |
| Рекомендуемый обжимной инструмент |
Amphenol 47-10070 |
| Диапазон рабочих температур |
от -65 °C до +165 °C |
