Описание:

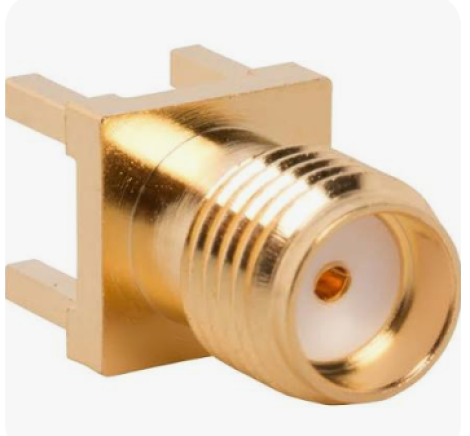

132134 | Amphenol | Высокочастотный разъем SMA (прямая розетка на плату)
Технические характеристики: 132134
Высокочастотный субминиатюрный коаксиальный разъем серии SMA типа «розетка» (гнездо / jack) предназначен для вертикального сквозного монтажа на печатные платы методом пайки в отверстия (Through Hole). Изделие изготовлено из прецизионной латуни с износостойким золотым покрытием корпуса, а центральный контакт выполнен из бериллиевой меди с золочением, что гарантирует стабильную передачу радиосигнала с минимальными потерями на сверхвысоких частотах до 18 ГГц. В качестве диэлектрика применяется высококачественный политетрафторэтилен (PTFE). Благодаря резьбовому механизму фиксации и полупрецизионной конструкции в соответствии со стандартами MIL-C-39012 и CECC 22110/111, разъем обеспечивает высокую вибростойкость и долговечность. Изделие широко применяется в базовых станциях сотовой связи, СВЧ-модулях, беспроводных сетях Wi-Fi/Bluetooth, антенных системах, измерительной и испытательной аппаратуре.
Производитель: Amphenol
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
132134
Технические данные:
| Параметр |
Значение |
| Тип разъема |
Высокочастотный коаксиальный (RF) |
| Интерфейсная серия |
SMA |
| Часть разъема |
Розетка (Female / Jack / Гнездо) |
| Пространственная ориентация |
Прямой / Вертикальный (Straight) |
| Волновое сопротивление |
50 Ом |
| Максимальная рабочая частота |
18 ГГц |
| Способ монтажа на плату |
Выводной, пайка в отверстия (Through Hole / PCB Mount) |
| Конфигурация выводов |
4 монтажные ножки заземления + центральный контакт |
| Способ монтажа контакта |
Пайка (Solder) |
| Механизм сочленения |
Резьбовой (Threaded)
|
| Материал корпуса |
Латунь (Brass) |
| Материал центрального контакта |
Бериллиевая медь (Beryllium Copper) |
| Покрытие корпуса и контакта |
Золото (Gold) |
| Материал изолятора |
Политетрафторэтилен (PTFE) |
| Механическая прочность |
Не менее 500 циклов сочленения |
| Соответствие стандартам |
MIL-C-39012, CECC 22110/111, RoHS |
| Диапазон рабочих температур |
от -65 °C до +165 °C |
