Описание:

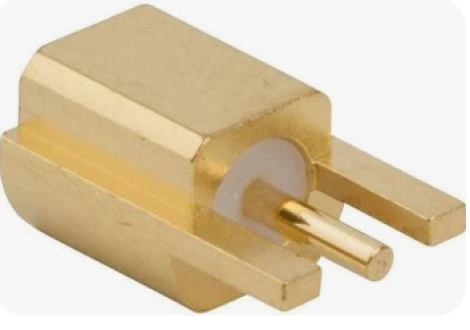

908-22100 | AMPHENOL | Разъем коаксиальный высокочастотный MMCX на плату
Технические характеристики: 908-22100
Миниатюрный прямой коаксиальный разъем (гнездо) серии MMCX предназначен для торцевого монтажа на край печатной платы (End Launch / Edge Mount) в высокочастотных электронных модулях. Благодаря компактным размерам и защелкивающемуся механизму фиксации Push-on устройство широко применяется в беспроводных системах связи, оборудовании 5G, Wi-Fi и GPS-модулях, где критически важна экономия пространства. Конструкция с позолоченными контактами из бериллиевой меди и изолятором из фторопласта обеспечивает стабильную передачу высокочастотного сигнала с минимальными потерями в широком температурном диапазоне.
Производитель: AMPHENOL
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
908-22100
Технические данные:
| Параметр |
Значение |
| Тип разъема |
Высокочастотный коаксиальный разъем (РЧ коннектор) |
| Серия интерфейса |
MMCX (MicroMate™) |
| Конструктивное исполнение |
Гнездо (розетка / Jack / Female socket) |
| Пространственная ориентация |
Прямой (Straight) |
| Волновое сопротивление |
50 Ом |
| Максимальная рабочая частота |
6 ГГц |
| Способ монтажа на плату |
Торцевой монтаж на край платы (End Launch / Edge Mount / Board Edge) |
| Тип подключения контактов |
Пайка (Solder) |
| Механизм фиксации (сопряжения) |
Защелкивающийся (Push-on / Snap-On) |
| Материал корпуса |
Латунь (Brass) |
| Покрытие корпуса |
Позолота (Gold) |
| Материал контактов |
Бериллиевая медь (Beryllium Copper) |
| Покрытие контактов |
Позолота (Gold) |
| Материал изолятора |
Фторопласт (PTFE) |
| Количество портов |
1 |
| Ресурс (кол-во циклов сопряжения) |
Не менее 500 циклов |
| Диапазон рабочих температур |
-65 °C ... +165 °C |
