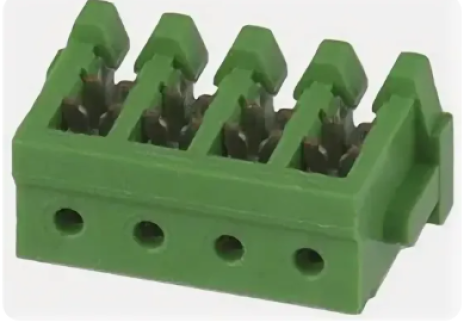

04ZR-8M-P | JST | Разъем

04ZR-8M-P — это четырехконтактный разъем (IDC Receptacle) производства японской компании JST. Он относится к серии ZR и предназначен для монтажа на кабель.

Основные технические характеристики:

• Тип разъема: IDC (Insulation-Displacement Contact), гнездо («мама» / female).
• Количество контактов: 4 позиции в 1 ряд (шаг между контактами составляет 1,5 мм).
• Совместимый провод: рассчитан на многожильный кабель стандарта 28AWG с изоляцией из ПВХ.
• Покрытие контактов: олово (Tin), обеспечивающее защиту от коррозии и надежный электрический контакт.
• Номинальный ток: до 0,7 А на контакт.
• Рабочее напряжение: обычно до 100 В постоянного тока (в зависимости от конкретного технического паспорта изделия).
• Диапазон рабочих температур: примерно от -25 °C до +85 °C.

Технология IDC позволяет подключать провода без предварительной зачистки изоляции: специальные ножи внутри разъема прорезают изоляцию при обжиме или защелкивании корпуса, обеспечивая быстрое и надежное соединение жилы с контактом.

Область применения: Разъем используется для соединения электрических проводов в устройствах, требующих компактности и надежности:

• Автомобильная электроника;
• Потребительская техника (ноутбуки, мониторы, бытовая электроника);
• Инженерное оборудование и системы автоматизации;
• Измерительные приборы;
• Внутренние шлейфы питания и передачи данных в портативных гаджетах.
