| SM6001 | ifm Efector | Датчик | Datasheet Инструкция (Скачать PDF) |
- Описание
-
Обзор продукта:

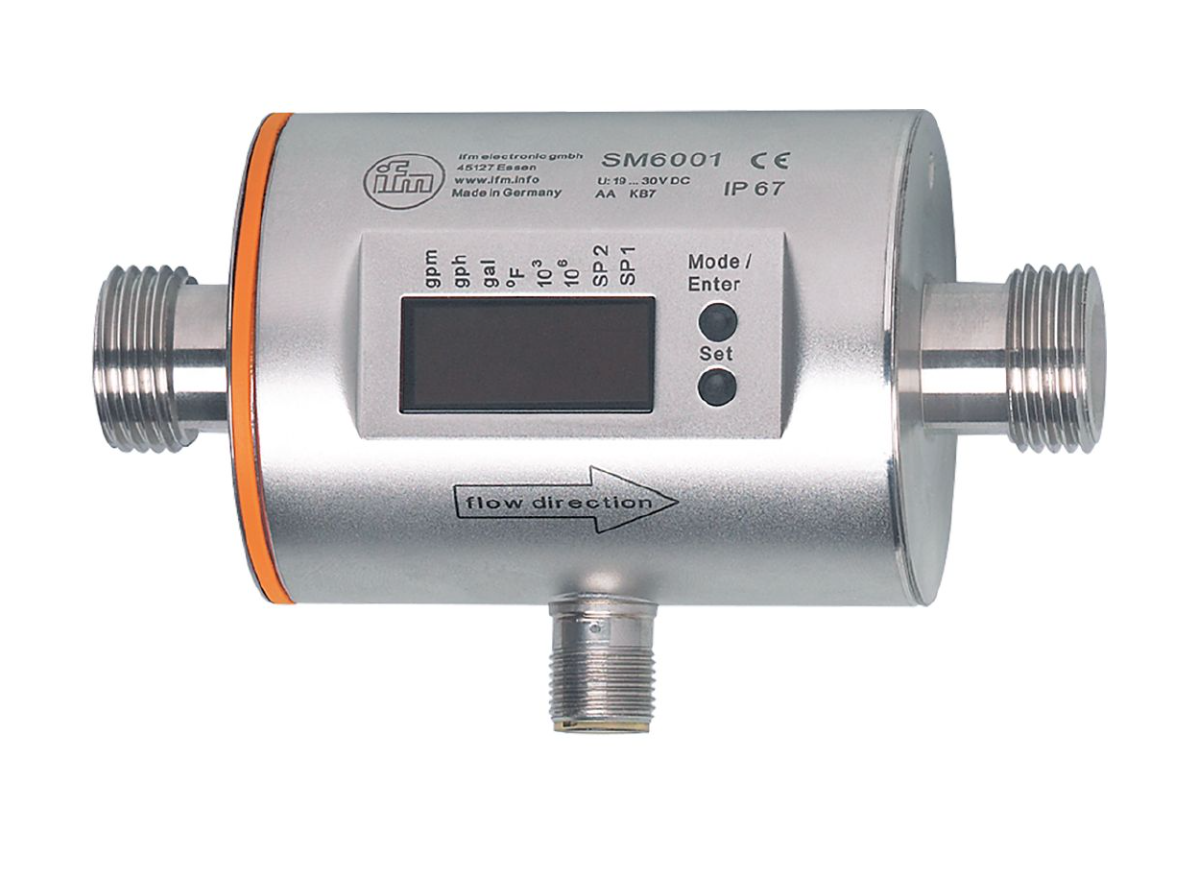

SM6001 | ifm Efector | Датчик
Технические характеристики и спецификация:
MAGNETIC-INDUCTIVE FLOW METER, D
Датчики расхода - промышленные
Серия продукта: 0.03 ~ 6.6 GPM
Производитель: ifm Efector .
Каталог: Полный каталог продукции ifm Efector .
Сроки поставки: 4-5 недель
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикулы ifm Efector по каталогу и аналогом:
SM6001
Характеристики продукта
Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1 Диапазон измерения 1,5...396 галлонов в час 0,03...6,6 галлона в минуту Технологическое соединение резьбовое соединение G 1/2 наружная резьба DN15 плоское уплотнение Приложение
Система позолоченные контакты Приложение Функция сумматора; для промышленного применения Установка подключение к трубе с помощью адаптера СМИ Проводящие жидкости; вода; водные среды Примечание о СМИ проводимость: ≥ 20 мкСм/см вязкость: < 70 мм²/с (40 °C) Средняя температура [°F] 14...158 Номинальное давление 16 бар 232 фунта на квадратный дюйм 1,6 МПа MAWP (для заявок согласно CRN) 15,3 бар 1,53 МПа Электрические данные
Рабочее напряжение [В] 18...30 постоянного тока; (до SELV/PELV) Потребляемый ток [мА] 95; (24 В) Мин. сопротивление изоляции [МОм] 100; (500 В постоянного тока) Класс защиты III Защита от обратной полярности да Время задержки включения [с] 5 Принцип измерения магнитно-индуктивный Входы/выходы
Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1 Входы
Входы сброс счетчика Выходы
Общее количество выходов 2 Выходной сигнал коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (настраиваемый) Электрическое проектирование ПНП/НПН Количество цифровых выходов 2 Выходная функция нормально открытый / закрытый; (настраивается) Макс. падение напряжения на коммутируемом выходе постоянного тока [В] 2 Постоянный номинальный ток коммутационного выхода постоянного тока [мА] 200 Количество аналоговых выходов 1 Аналоговый токовый выход [мА] 4...20; (масштабируемо) Макс. нагрузка [Ом] 500 Аналоговый выход напряжения [В] 0...10; (масштабируемо) Мин. сопротивление нагрузки [Ом] 2000 Импульсный выход расходомер Защита от короткого замыкания да Тип защиты от короткого замыкания да (без фиксации) Защита от перегрузки да Диапазон измерения/установки
Диапазон измерения 1,5...396 галлонов в час 0,03...6,6 галлона в минуту Диапазон отображения -475,5...475,5 галлонов в час -7,925...7,925 галлонов в минуту Разрешение 0,5 галлона в час 0,01 галлона в минуту Уставка SP 3,5...396,5 галлонов в час 0,06...6,6 галлона в минуту Точка сброса rP 1,5...394 галлона в час 0,03...6,57 галлона в минуту Аналоговая начальная точка ASP 0...318 галлонов в час 0...5,3 галлона в минуту Аналоговая конечная точка AEP 78...396 галлонов в час 1,3...6,6 галлонов в минуту В шагах от 0,5 галлона в час 0,01 галлона в минуту Контроль объемного расхода Значение пульса 0,01...30 000 000 галлонов Длительность импульса [с] 0,01...2 Мониторинг температуры Диапазон измерения [°F] -4...176 Разрешение [°F] 0.1 Заданное значение SP [°F] -2,5...176 Точка сброса rP [°F] -3,5...175 Аналоговая начальная точка [°F] -4...140,5 Аналоговая конечная точка [°F] 31,5...176 С шагом [°F] 0,5 Точность/отклонения
Мониторинг потока Точность (в диапазоне измерений) ± (0,8 % МВт + 0,5 % МЭВ) Повторяемость ± 0,2% МЭВ Мониторинг температуры Точность [К] ± 2,5 (Q > 0,26 галлона в минуту) Время реакции
Мониторинг потока Время отклика [с] 0,15; (dAP = 0, T19) Программируемое время задержки dS, dr [с] 0...50 Значение процесса затухания dAP [с] 0...5 Мониторинг температуры Динамическая реакция T05 / T09 [с] T09 = 20 (Q > 0,26 галлона в минуту) Программное обеспечение / программирование
Параметры настройки параметров Контроль расхода; измеритель количества; предустановленный счетчик; контроль температуры; гистерезис/окно; нормально открытый/закрытый; логика переключения; выходной сигнал тока/напряжения/импульса; задержка запуска; дисплей можно отключить; дисплейный блок Интерфейсы
Интерфейс связи IO-Link Тип трансмиссии COM2 (38,4 кБод) Ревизия IO-Link 1.1 стандарт SDCI МЭК 61131-9 Профили Умный датчик - SSP 0 Универсальный профилированный датчик Функция Идентификация устройства Функция Переменная данных процесса Функция Диагностика устройства режим SIO да Требуемый класс главного порта А Аналоговые данные процесса 3 Двоичные данные процесса 2 Мин. время цикла процесса [мс] 5 Поддерживаемые идентификаторы устройств Тип операции DeviceID по умолчанию 570 Условия эксплуатации
Температура окружающей среды [°F] 14...140 Температура хранения [°F] -13...176 Защита IP 67 Испытания/одобрения
ЭМС ДИН ЕН 60947-5-9 Ударопрочность ДИН МЭК 68-2-27 20 г (11 мс) Устойчивость к вибрации - Аксессуары и аналоги
