| Характеристики | ||||
|---|---|---|---|---|
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, (конфигурируемый) | |||
| Диапазон измерения |
|
|||
| Подключение к процессу | резьбовое соединение G 1 внешняя резьба Aseptoflex Vario | |||
| Приложение | ||||
| Особенности | позолоченные контакты | |||
| Применение | пищевая и питьевая промышленность, Безопасный манометр (S) на основе DIN EN 837-1 | |||
| Среда | Вязкие среды или жидкости со взвешенными частицами, Жидкие или газообразные среды | |||
| Температура измеряемой среды [°C] | -25…125, (145 max. 1h) | |||
| Мин. разрывное давление |
|
|||
| Предел прочности по давлению |
|
|||
| Тип давления | относительное давление | |||
| Отсутствует застойная зона | да | |||
| MAWP (для применения в соответствии с CRN) [bar] | 10 | |||
| Электронные данные | ||||
| Рабочее напряжение [V] | 18…32 DC | |||
| Потребление тока [mA] | < 70, (24 V) | |||
| Мин. сопротивление изоляции [MΩ] | 100, (500 V DC) | |||
| Класс защиты | III | |||
| Защита от переполюсовки | да | |||
| Время задержки включения питания [s] | 6 | |||
| Встроенный ‘Watchdog’ | да | |||
| Входы/выходы | ||||
| Количество входов и выходов | Количество цифровых выходов: 1, Количество аналоговых выходов: 1 | |||
| Выходы | ||||
| Общее количество выходов | 2 | |||
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, (конфигурируемый) | |||
| Электрическое исполнение | PNP/NPN | |||
| Количество цифровых выходов | 1 | |||
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) | |||
| Макс. падение напряжения коммутационного выхода DC [V] | 2 | |||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250 | |||
| Частота переключения DC [Hz] | 50 | |||
| Количество аналоговых выходов | 1 | |||
| Аналоговый выход по току [mA] | 4…20, обратимый, (масштабируемый) | |||
| Наиб.нагрузка [Ω] | (Ub — 10 V) / 20 mA | |||
| Защита от короткого замыкания | да | |||
| Тип защиты от короткого замыкания | тактовый | |||
| Защита от перегрузок по току | да | |||
| Диапазон измерения/настройки | ||||
| Диапазон измерения |
|
|||
| Точка срабатывания SP |
|
|||
| Точка сброса rP |
|
|||
| Aналоговая пусковая точка |
|
|||
| Aналоговая конечная точка |
|
|||
| С шагом в |
|
|||
| Точность/ погрешность | ||||
| Погрешность точки переключения [% диапазона] | < ± 0,2, (Turn down 1:1) | |||
| Повторяемость [% диапазона] | < ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1) | |||
| Отклонение от характеристики [% диапазона] | < ± 0,2, (Turn down 1:1 , линейность, вкл. гистерезис и повторяемость , настройка порогового значения в соответствии с DIN EN IEC 62828-1) | |||
| Отклонение линейности [% диапазона] | < ± 0,15, (Turn down 1:1) | |||
| Отклонение гистерезиса [% диапазона] | < ± 0,15, (Turn down 1:1) | |||
| Долговременная стабильность [% диапазона] | < ± 0,1, (Turn down 1:1, за год) | |||
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | < ± 0,05, (0...70 °C) | |||
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | < ± 0,15, (0...70 °C) | |||
| Время реакции | ||||
| Время отклика [ms] | < 10 | |||
| Демпфирование коммутационного выхода dAP [s] | 0,01…30 | |||
| Демпфирование аналогового выхода dAA [s] | 0,01…30 | |||
| Время нарастания переходной характеристики аналогового выхода [ms] | 25 | |||
| Условия эксплуатации | ||||
| Температура окружающей среды [°C] | -25…80 | |||
| Температура хранения [°C] | -40…100 | |||
| Степень защиты | IP 67, IP 69K |
- Описание
-
Обзор продукта:

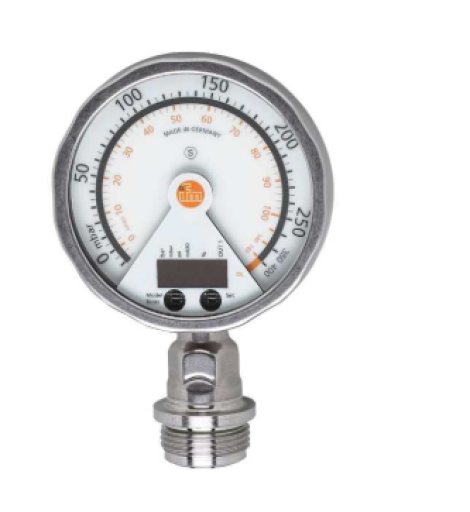

PG2798 | ifm Efector | Датчик
Технические характеристики и спецификация:
Обозначение продукции Электронный датчик давления с аналоговым дисплеем
Применение пищевая и питьевая промышленность, Безопасный манометр (S) на основе DIN EN 837-1
Подключение к процессу резьбовое соединение G 1 внешняя резьба Aseptoflex Vario
Рабочее напряжение DC 18…32 V
Тип напряжения DC
Электрическое исполнение PNP/NPN
Общее количество выходов 2
Функция выходного сигнала нормально открытый / нормально закрытый, (параметризуемый), аналоговый
Выходной сигнал коммутационный сигнал, аналоговый сигнал, (конфигурируемый)
Аналоговый выход по току 4…20, обратимый, (масштабируемый) mA
Диапазон измерения -5…100,4 inH2O
Соединение M12 Разъем
Материал нерж. сталь (1.4404 / 316L), PA (полиамид), FKM, PTFE (тефлон), стекло: ламинированное безопасное стекло 4 mm
Дисплей Температура измеряемой среды -25…125, (145 max. 1h) °C
Производитель IFM
Тип PG2798
SENSOR 72.5PSI 1" .02A
Датчики давления, преобразователи
Датчик давления для установки заподлицо с аналоговым дисплеем
PG2798
Серия продукта: Analog Current, NPN/PNP- NC/NO
Производитель: ifm Efector .
Каталог: Полный каталог продукции ifm Efector .
Сроки поставки: 5-9 недель
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикулы ifm Efector по каталогу и аналогом:
PG2798
Техническое описание
