Обзор продукта:

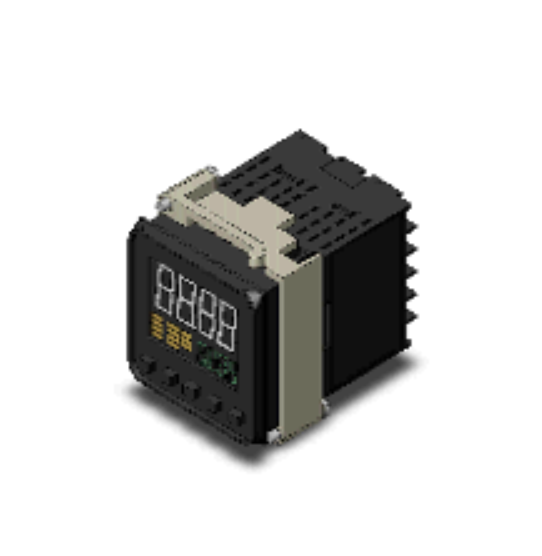

E5CC-RX3ASM-003 | Omron | Контроллер
Технические характеристики и спецификация:
Контроллеры – процесс, температура
Серия продукта: E5CC
Производитель: Omron Automation .
Каталог: Полный каталог продукции Omron Automation .
Сроки поставки: 5-9 недель
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикулы Omron Automation по каталогу и аналогом:
E5CC-RX3ASM-003
E5CCRX3ASM003
Форма DIN48 х 48 Фиксированный/программируемый Зафиксированный Напряжение питания 100–240 В переменного тока (50/60 Гц) Допустимый диапазон изменения напряжения 85–110 % напряжения питания Потребляемая мощность 6,5 ВА макс. (при 100–240 В переменного тока) Вход Количество входных точек 1 балл Вход температуры Термопара: K, J, T, E, L, U, N, R, S, B, C/W, PLII
Платиновый термометр сопротивления: Pt100, JPt100
Инфракрасный термодатчик: от 10 до 70 ℃, от 60 до 120 ℃, от 115 до 165 ℃, от 140 до 260 ℃Аналоговый вход 4–20 мА, 0–20 мА, 1–5 В, 0–5 В, 0–10 В Входное сопротивление Входной ток: макс. 150 Ом, входное напряжение: мин. 1 МОм (применимо при подключении 1:1 к ES2-HB-N/THB-N.) Метод контроля Управление ВКЛ/ВЫКЛ или 2-ПИД с автоматической настройкой Управляющий выход Количество общих контрольных выходов 1 балл Управляющий выход 1 Релейный выход Управляющий выход 2 Никто Релейный выход 1 точка
SPST-NO, 250 В переменного тока, 3 А (резистивная нагрузка).
Минимальная допустимая нагрузка: 10 мА при 5 В.Вспомогательный выход Количество всей вспомогательной продукции 3 очка Релейный выход SPST-NO, 250 В переменного тока, 2 А (резистивная нагрузка), электрический ресурс: 100 000 операций (минимальная допустимая нагрузка: 5 В, 10 мА) Метод установки Цифровая настройка с помощью клавиш на передней панели Метод индикации 11-сегментный цифровой дисплей и индивидуальные индикаторы Функции Multi SP До восьми уставок (от SP0 до SP7) можно сохранять и выбирать с помощью клавишных операций или последовательной связи. Период выборки 50 мс Гистерезис Температурный вход: от 0,1 до 999,9 ℃ или °F (с шагом 0,1 ℃ или °F)
Аналоговый вход: от 0,01 до 99,99% полной шкалы (с шагом 0,01% полной шкалы)Пропорциональная полоса Температурный вход: от 0,1 до 999,9 ℃ или °F (с шагом 0,1 ℃ или °F)
Аналоговый вход: от 0,1% до 999,9% полной шкалы (с шагом 0,1% полной шкалы)Интегральное время от 0 до 9999 с (с шагом 1 с), от 0,0 до 999,9 с (с шагом 0,1 с) Производное время от 0 до 9999 с (с шагом 1 с), от 0,0 до 999,9 с (с шагом 0,1 с) для охлаждения Пропорциональная полоса (P) Температурный вход: от 0,1 до 999,9 ℃ или °F (с шагом 0,1 ℃ или °F)
Аналоговый вход: от 0,1% до 999,9% полной шкалы (с шагом 0,1% полной шкалы)Интегральное время (I) от 0 до 9999 с (с шагом 1 с), от 0,0 до 999,9 с (с шагом 0,1 с) Производное время (D) от 0 до 9999 с (с шагом 1 с), от 0,0 до 999,9 с (с шагом 0,1 с) Контрольный период 0,1 с, 0,2 с, 0,5 с, от 1 до 99 с (с шагом в 1 с) Значение ручного сброса от 0,0 до 100,0% (с шагом 0,1%) Сопротивление изоляции 20 МОм мин. (при 500 В постоянного тока) Электрическая прочность диэлектрика 3000 В переменного тока 50/60 Гц 1 мин (между токоведущими клеммами разной полярности) Устойчивость к вибрации Разрушение: от 10 до 55 Гц, 20 м/с 2 в течение 2 ч в каждом из направлений X, Y и Z.
Неисправность: от 10 до 55 Гц, 20 м/с 2 в течение 10 мин в каждом из направлений X, Y и Z.Ударопрочность Разрушение: 300 м/с² , по 3 раза в каждом из направлений X, Y и Z.
Неисправность: 100 м/ с² , по 3 раза в каждом из направлений X, Y и Z.Температура окружающей среды (рабочая) -10...55 ℃ (без замерзания и образования конденсата)
Для 3-летней гарантии при стандартном креплении: -10...50 ℃ (без замерзания и образования конденсата)Температура окружающей среды (хранение) -25 до 65 ℃ (без замерзания и образования конденсата) Влажность окружающей среды (рабочая) от 25 до 85 % Высота 2000 м макс. Степень защиты Передняя панель: IP66, Задняя часть корпуса: IP20, Клеммная часть: IP00 Защита памяти Энергонезависимая память (количество записей: 1 000 000) Цвет корпуса Черный Тип терминала Винтовая клеммная колодка Аксессуары Монтажный адаптер, Водонепроницаемая упаковка Масса Основной блок: около 120 г.
Адаптер: около 10 г.Продается отдельно Кабель-переходник USB-последовательный: E58-CIFQ2
Крышка клемм: E53-COV17/E53-COV23
Водонепроницаемая упаковка: Y92S-P8
Адаптер: Y92F-45/Y92F-49
Водонепроницаемая крышка: Y92A-48N
Адаптер для монтажа на DIN-рейку: Y92F-52
Жесткая передняя крышка: Y92A-48H
Мягкая передняя крышка: Y92A-48D
Программное обеспечение поддержки CX-Thermo: EST2-2C-MV4
Трансформатор тока (CT): E54-CT1/E54-CT1L/E54-CT3/E54-CT3LТочность Точность индикации Термопара: (±0,3% от указанного значения или ±1 ℃, в зависимости от того, что больше) ±1 разряд макс.
Платиновый термометр сопротивления: (±0,2% от указанного значения или ±0,8 ℃, в зависимости от того, что больше) ±1 разряд макс.
Аналоговый вход: ±0,2% полной шкалы ±1 разряд макс.
(Точность индикации термопар K в диапазоне от -200 до 1300 ℃, термопар T и N при температуре макс. -100 ℃, а также термопар U и L при любых температурах составляет ±2 ℃ ±1 разряд макс. Термопара B при температуре макс. 400 ℃ не указана. Термопары B в диапазоне от 400 до 800 ℃ составляют ±3 ℃ макс. Термопары R и S при температуре макс. 200 ℃ составляют ±3 ℃ ±1 разряд макс. Термопары C/W составляют (±0,3% от номинального значения или ±3 ℃, в зависимости от того, что больше) ±1 разряд макс. Термопары PL II составляют (±0,3% от номинального значения или ±2 ℃, в зависимости от того, что больше) ±1 цифра макс.)Влияние температуры/напряжения Термопара: R, S, B, C/W и PLII: (±1% от указанного значения или ±10 ℃, в зависимости от того, что больше) ±1 разряд макс.
Другие: (±1% от указанного значения или ±4 ℃, в зависимости от того, что больше) ±1 разряд макс. Однако термопара K при -100 ℃ макс.: ±10 ℃ макс.
Платиновый термометр сопротивления: (±1% от показания или ±2 ℃, в зависимости от того, что больше) ±1 разряд макс.
Аналоговый вход: ±1% полной шкалы ±1 разряд макс.
Вход CT: ±5% полной шкалы ±1 разряд макс.
Температура окружающей среды: от -10 до 23 ℃ до 55 ℃, Диапазон напряжения: от -15 до 10% номинального напряженияВлияние ЭМС. Термопара: R, S, B, C/W и PLII: (±1% от указанного значения или ±10 ℃, в зависимости от того, что больше) ±1 разряд макс.
Другие: (±1% от указанного значения или ±4 ℃, в зависимости от того, что больше) ±1 разряд макс. Однако термопара K при -100 ℃ макс.: ±10 ℃ макс.
Платиновый термометр сопротивления: (±1% от показания или ±2 ℃, в зависимости от того, что больше) ±1 разряд макс.
Аналоговый вход: ±1% полной шкалы ±1 разряд макс.Влияние сопротивления источника сигнала Термопара: 0,1 ℃/Ом макс. (100 Ω макс.)
Платиновый термометр сопротивления: 0,1 ℃/Ом макс. (10 Ω макс.)Коммуникационные характеристики Соединение пути передачи Многоточечное соединение (RS-485) Метод связи RS-485 (двухпроводной, полудуплексный) Метод синхронизации Старт-стопная синхронизация Протокол CompoWay/F, Modbus Скорость связи 9600, 19200, 38400, 57600 бит/с Код передачи ASCII Длина бита данных 7 или 8 бит Длина стопового бита 1 или 2 бита Обнаружение ошибок Вертикальная четность (нет, четный, нечетный)
Блок контрольного символа (BCC) с CompoWay/F
CRC-16 ModbusУправление потоком Никто Интерфейс RS-485 Функция повтора Никто Буфер связи 217 байт Задержка отправки ответа на сообщение От 0 до 99 мс (по умолчанию: 20 мс) Коммуникационная функция Функция беспрограммной связи Память ПЛК можно использовать для чтения и записи параметров E5□C, запуска и остановки работы и т. д. E5□C автоматически обменивается данными с ПЛК. Программирование связи не требуется.
Количество подключаемых цифровых регуляторов температуры: макс. 32 (до 16 для серии FX).Компонентные коммуникации При подключении цифровых регуляторов температуры уставки и команды RUN/STOP могут передаваться с цифрового регулятора температуры, установленного в качестве ведущего, на цифровые регуляторы температуры, установленные в качестве ведомых. Для уставки можно задать наклон и смещение.
Количество подключенных цифровых регуляторов температуры: макс. 32 (включая ведущий).Копирование При подключении цифровых регуляторов температуры параметры можно копировать с цифрового регулятора температуры, установленного в качестве ведущего, на цифровые регуляторы температуры, установленные в качестве ведомых. Детектор перегорания нагревателя/отказа твердотельного реле Вход ТТ (для определения тока нагревателя) 2 балла Макс. ток нагревателя Однофазный или трехфазный переменный ток 50 А Точность индикации входного тока ±5% полной шкалы ±макс. 1 цифра. Диапазон настройки сигнализации перегорания нагревателя От 0,1 до 49,9 А (с шагом 0,1 А)
Минимальное время обнаружения: 100 мс (значение составляет 30 мс для периода управления 0,1 с или 0,2 с)Диапазон настройки сигнала тревоги детектора отказа твердотельного реле От 0,1 до 49,9 А (с шагом 0,1 А)
Минимальное время отключения обнаружения: 100 мс (значение составляет 35 мс для периода управления 0,1 с или 0,2 с) - Аксессуары и аналоги
-
