Обзор продукта:

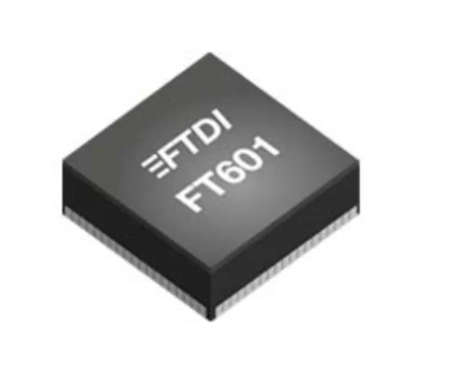

FT601Q-B-T | FTDI Chip | Контроллер
Технические характеристики и спецификация:
IC USB3-32BIT SYNC FIFO 76QFN
Контроллеры
Серия продукта: Bridge, USB to FIFO
Производитель: Future Technology Devices International .
Каталог: Полный каталог продукции Future Technology Devices International .
Сроки поставки: 5-9 недель
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикулы Future Technology Devices International по каталогу и аналогом:
FT601Q-B-T
FT601Q-B-T — это микросхема-мост (контроллер) от компании Future Technology Devices International Ltd. (FTDI). Она предназначена для высокоскоростного сопряжения интерфейса USB 3.0 SuperSpeed с параллельной шиной FIFO (First In, First Out).
Ниже приведено подробное описание компонента на основе технической документации.
Назначение и архитектура
Микросхема служит мостом между хост-контроллером USB 3.0 и внешней логикой (например, ПЛИС/FPGA или микроконтроллером), предоставляя простой в управлении параллельный интерфейс данных. В отличие от своего предшественника FT600Q, контроллер FT601Q оснащен встроенным физическим уровнем USB PHY, что позволяет подключать его к порту напрямую, без использования внешних трансиверов.
Параметр Значение Производитель Future Technology Devices International Ltd. (FTDI) Тип устройства Мост USB 3.0 to Parallel FIFO Bridge Корпус QFN-76-EP (размер 9x9 мм, шаг выводов 0.4 мм, открытый теплоотводящий пэд снизу) Упаковка (суффикс -T) Трей (лоток), по 260 штук в упаковке Интерфейс хоста USB 3.0 SuperSpeed (до 5 Гбит/с), обратно совместим с USB 2.0 High Speed (480 Мбит/с) Параллельный интерфейс Синхронный FIFO, разрядность 32 бита (также поддерживает режимы 24 и 16 бит). Тактовая частота до 100 МГц Напряжение питания (VCCV_{CC}VCC) 1.65 В ~ 3.6 В (номинально 3.3 В) Температурный диапазон Индустриальный: от -40 °C до +85 °C Потребляемый ток Активный режим: около 185 мА; Режим ожидания (Suspend): около 4 мА Совместимость драйверов D2XX Direct Drivers, Virtual COM Port (VCP), LibFT4222, Linux libusbДополнительные функции Поддержка режима Multi-Channel FIFO (до 4 независимых логических каналов), аппаратная генерация сигнала сброса (Reset) Ключевые особенности
- Высокая пропускная способность: Благодаря поддержке стандарта USB 3.0 теоретическая скорость передачи данных достигает 5 Гбит/с, что делает чип идеальным для задач потоковой обработки видео, захвата данных с АЦП высокой частоты или скоростной записи на носители.
- Гибкость шины данных: 32-битная параллельная шина может быть сконфигурирована программно для работы с шириной 32, 24 или 16 бит, что упрощает стыковку с различной периферией.
- Простота интеграции: Микросхема не требует написания сложного низкоуровневого кода для управления стеком USB со стороны FPGA. Логика обмена сводится к чтению/записи по сигналам готовности (RXF#, TXE#) и стробам (RD#, WR).
- Готовая программная поддержка: Для ПК доступны фирменные библиотеки D2XX API и эмуляция виртуального COM-порта через стандартные драйверы ОС Windows, Linux и macOS.
Области применения
Благодаря сочетанию скорости и простоты протокола FIFO, FT601Q-B-T широко используется в следующих устройствах:
- Высокоскоростные системы сбора данных (осциллографы, анализаторы спектра, цифровые приемники);
- Программаторы и внутрисхемные эмуляторы для ПЛИС;
- Интерфейсы видеозахвата и камеры машинного зрения;
- Конвертеры протоколов и промышленные шлюзы связи;
- Быстрые накопители данных и картридеры.
Маркировка упаковки
Суффикс «-B» в маркировке указывает на ревизию кристалла B, а суффикс «-T» означает индустриальный температурный диапазон (-40...+85 °C) и поставку в лотках (Tray). Если требуется упаковка для автоматического монтажа лентой на катушке, используется маркировка FT601Q-B-R.
