Обзор продукта:

AZM170-11ZRK-24VAC/DC | SCHMERSAL | Аксессуар

Технические характеристики и спецификация:

• Производители →

• SCHMERSAL →

• Стандартные защитные выключатели SCHMERSAL →

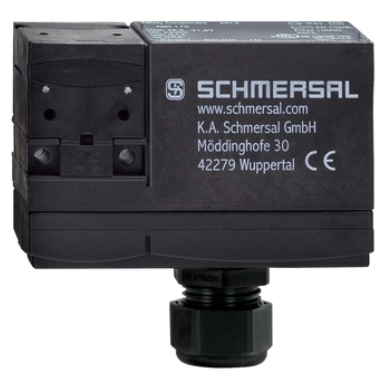

AZM 170-11ZRK 24VAC/DC

Стандартные защитные выключатели

Иной номер по производителю SCHMERSAL: 101136325

Производитель: SCHMERSAL .

Каталог: Полный каталог продукции SCHMERSAL .

Сроки поставки: 7-9 недель

Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками

Артикулы SCHMERSAL по каталогу и аналогом:

AZM170-11ZRK-24VAC/DC

• 1 кабельный ввод М 20 х 1,5
• Технология утепления утеплителя
• боковой вспомогательный выпуск
• Пластиковый корпус
• защитно изолированный
• компактный дизайн
• Надежная защитная блокировка
• длительный срок службы
• высокая удерживающая сила

• Механические данные

  Механическая долговечность, минимум	1 000 000 циклов переключения
  Усилие запирания F Zh согласно EN ISO 14119	1000 найр
  Усилие запирания F max , максимум	1300 найр
  Сила покоя	30 Н
  Принудительное открытие пути	11 мм
  Положительное открывающее усилие на нормально закрытый контакт, минимум	8,5 с.ш.
  Положительное открывающее усилие, минимум	8,5 с.ш.
  Скорость срабатывания, максимальная	2 м/с
  Крепление	винты
  Тип крепежных винтов	2x М5
  Момент затяжки винтов крепления крышки корпуса, не менее	0,7 Нм
  Момент затяжки винтов крепления крышки корпуса, не более	1 Нм
  Уведомление	Торкс Т10

  Механические данные – технология подключения

  Кабельный ввод	1 х М20 х 1,5
  Тип подключения	Технология утепления утеплителя
  Сечение соединения, минимум	0,75 мм²
  Сечение соединения, максимальное	1 мм²
  Разрешенный тип линии	Гибкий

  Механические данные – размеры

  Длина датчика	30 мм
  Ширина датчика	108 мм
  Высота датчика	84 мм

  Условия окружающей среды

  Класс защиты	IP67
  Температура окружающей среды	-25...+60 °С
  Температура хранения и транспортировки	-25...+85 °С
  Примечание (относительная влажность)	неконденсирующийся незамерзающий
  Класс защиты	II
  Допустимая высота установки над уровнем моря, не более	2000 м

  Условия окружающей среды – характеристики изоляции

  Номинальное напряжение изоляции U i	250 В переменного тока
  Номинальное импульсное выдерживаемое напряжение U имп	4кВ
  Категория перенапряжения	III
  Уровень загрязнения	3

  Электрические данные

• Производители →
• SCHMERSAL →
• Стандартные защитные выключатели SCHMERSAL →

•

  Номинальное напряжение питания управления	24 В переменного/постоянного тока
  Условный номинальный ток короткого замыкания	1000 А
  Потребляемая электрическая мощность, не более	12 Вт
  Переключающий элемент	1 замыкающий контакт (НО), 1 размыкающий контакт (НЗ)
  Примечание (переключающий элемент)	Переключающий контакт с двойным прерыванием Zb или 2 НЗ контакта, гальванически развязанные перемычки
  Принцип переключения	Медленного действия, положительно открывающийся, нормально закрытый контакт
  Максимальная частота переключения	1000/ч
  Материал контактов, электрический	Серебро

  Электрические данные – магнитное управление

  Магнит рабочего цикла	100%
  Длительность тестового импульса, не более	5 мс
  Интервал тестовых импульсов, минимум	50 мс

  Электрические данные – защитные контакты

  Напряжение, категория использования AC-15	230 В переменного тока
  Электроэнергия, категория использования АС-15	4 А
  Напряжение, категория использования DC-13	24 В постоянного тока
  Электроэнергия, категория использования DC-13	4 А

  Электрические данные – вспомогательные контакты

  Напряжение, категория использования AC-15	230 В переменного тока
  Электроэнергия, категория использования АС-15	4 А
  Напряжение, категория использования DC-13	24 В постоянного тока
  Электроэнергия, категория использования DC-13	4 А

  Другие данные

  Примечание (приложения)

  подвижное защитное устройство съемное защитное устройство вращающееся защитное устройство

  Объем поставки

  Объем поставки

  Привод не входит в комплект поставки. Щелевой затвор
