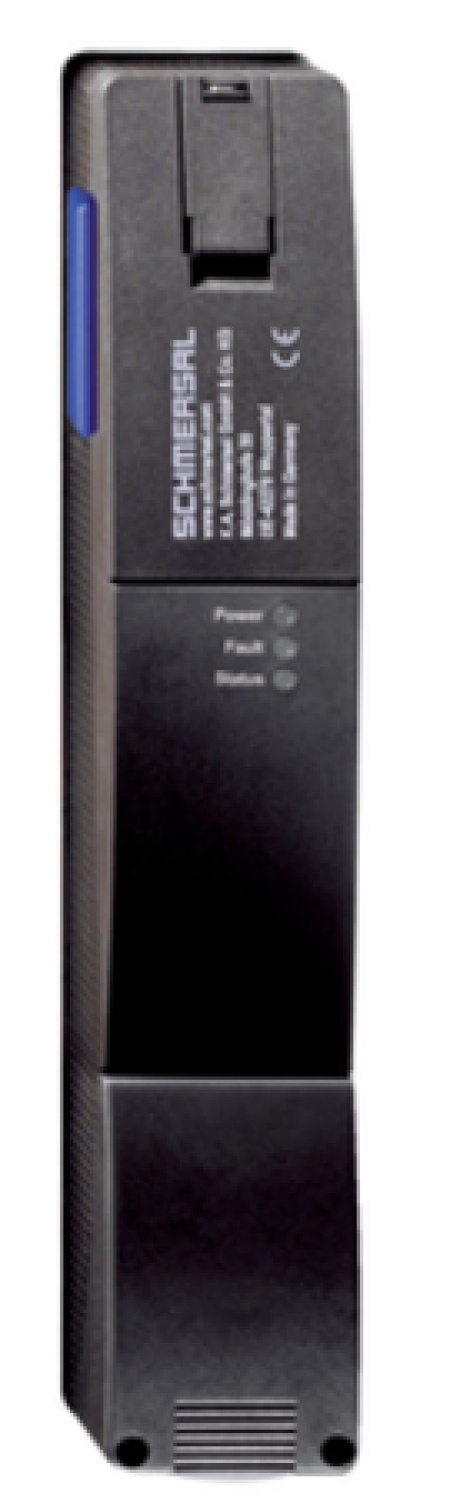

| AZM201Z-SK-T-1P2PW | SCHMERSAL | Соленоидный замок, электронный RFID | Datasheet Инструкция (Скачать PDF) |
- Описание
-
Описание:
AZM201Z-SK-T-1P2PW | SCHMERSAL | Соленоидный замок, электронный RFID
Технические характеристики:
AZM201Z-SK-T-1P2PW | SCHMERSAL | Соленоидный замок, электронный RFID
Производитель: SCHMERSAL .
Каталог: Полный каталог продукции SCHMERSAL .
Сроки поставки: 7-9 недель
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикулы SCHMERSAL по каталогу и аналогом:
AZM201Z-SK-T-1P2PW
-
Мощность для разблокировки Да
Соленоидная блокировка контролируется Да
Ручной выпуск Да
Обнаружение короткого замыкания Да
Обнаружение перекрестных замыканий Да
Последовательное соединение Да
Функции безопасности Да
Интегральная системная диагностика, статус Да
Количество контактов безопасности 2
Классификация безопасности Стандарты ЕН ИСО 13849-1
ЕН МЭК 61508
Классификация безопасности - Функция блокировки
Уровень производительности, до и
Категория 4
Значение ПФХ 1,90 x 10⁻⁹ /ч
Значение PFD 1,60 х 10⁻⁴
Уровень полноты безопасности (SIL), подходящий для применения в 3
Время миссии 20 лет(лет)
Классификация безопасности - Функция блокировки защитного кожуха
Уровень производительности, до г
Категория 2
Значение ПФХ 1,00 x 10⁻⁸ /ч
Значение PFD 8,90 х 10⁻⁴
Уровень полноты безопасности (SIL), подходящий для применения в 2
Время миссии 20 лет(лет)
Механические данные
Механический ресурс, минимум 1,000,000 операций
Удерживающая сила F Zh в соответствии с EN ISO 14119 2000 Н
Примечание (усилие зажима F Zh ) 1000 Н при использовании с приводом AZ/AZM201-B30, для использования внутри помещений.
Удерживающая сила F max , максимальная 2600 Н
Примечание (усилие зажима F макс .) 1300 Н при использовании с приводом AZ/AZM201-B30, для использования внутри помещений.
Сила защелкивания 30 Н
Скорость срабатывания, максимальная 0,2 м/с
Тип крепежных винтов 2x М6
Момент затяжки крепежных винтов, максимальный 8 Нм
Момент затяжки винтов крепления крышки корпуса, не менее 0,7 Нм
Момент затяжки винтов крепления крышки корпуса, не более 1 Нм
Примечание Звездообразный ключ T10
Длина сенсорной цепи, максимальная 200 м
Примечание (длина цепи датчиков) Длина и сечение кабеля изменяют падение напряжения в зависимости от выходного тока.
Примечание (последовательное подключение) Неограниченное количество устройств, соблюдайте защиту внешних линий, макс. 31 устройство в случае последовательной диагностической SD
Кабельный ввод 1 х М20
Прекращение Винтовые клеммы
Сечение кабеля, минимальное 0,25 мм²
Сечение кабеля, максимальное 1,5 мм²
Примечание Все указания, включая наконечники проводников.
Сечение провода, минимальное 23 AWG
Сечение провода, максимальное 15 AWG
Сечение провода 23 ... 15 AWG
Допустимый тип кабеля одножильный одножильный
сплошной многожильный
гибкий
Механические данные - Размеры
Длина датчика 50 мм
Ширина сенсора 40 мм
Высота датчика 220 мм
Условия окружающей среды
Степень защиты IP66
IP67
Температура окружающей среды -25 ... +60 °С
Температура хранения и транспортировки -25 ... +85 °С
Относительная влажность воздуха, максимальная 93 %
Примечание (Относительная влажность) неконденсирующийся
не обледеневший
Устойчивость к вибрациям 10…150 Гц, амплитуда 0,35 мм
Устойчивость к ударам 30 г / 11 мс
Класс защиты III
Допустимая высота установки над уровнем моря, не более 2000 м
Условия окружающей среды - Значения изоляции
Номинальное напряжение изоляции U i 32 В постоянного тока
Номинальное импульсное выдерживаемое напряжение U imp 0,8 кВ
Категория перенапряжения III
Степень загрязнения 3
Электрические данные
Рабочее напряжение 24 В постоянного тока -15 % / +10 % (стабилизированный источник питания PELV)
Ток питания без нагрузки I 0 , типичный 50 мА
Потребление тока при включенном магните, среднее 200 мА
Потребление тока при включенном магните, пиковое 700 мА / 100 мс
Номинальное рабочее напряжение 24 В постоянного тока
Рабочий ток 1200 мА
Требуемый номинальный ток короткого замыкания 100 А
Номинал предохранителя внешнего провода и устройства 4А гГ
Время готовности, максимальное 4000 мс
Частота переключения, максимальная 1 Гц
Электрические данные - Магнитное управление
Обозначение, Магнитное управление В
Пороги переключения -3 В … 5 В (низкий)
15 В … 30 В (высокий)
Потребляемый ток при 24 В 10 мА
Время включения магнита 100 %
Длительность тестового импульса, максимальная 5 мс
Интервал тестового импульса, минимум 40 мс
Классификация ZVEI CB24I, Раковина С0
Классификация О CB24I, Источник С1
С2
С3
Электрические данные - Защитные цифровые входы
Обозначение, Входы безопасности X1 и X2
Пороги переключения −3 В … 5 В (низкий)
15 В … 30 В (высокий)
Потребляемый ток при 24 В 5 мА
Длительность тестового импульса, максимальная 1 мс
Интервал тестового импульса, минимум 100 мс
Классификация ZVEI CB24I, Раковина С1
Классификация О CB24I, Источник С1
С2
С3
Электрические данные - Защитные цифровые выходы
Обозначение, выходы безопасности Y1 и Y2
Номинальный рабочий ток (выходы безопасности) 250 мА
Конструкция элементов управления защита от короткого замыкания, p-тип
Падение напряжения U д , не более 2 В
Ток утечки I r , максимальный 0,5 мА
Напряжение, категория использования DC-13 24 В постоянного тока
Текущая категория использования DC-13 0,25 А
Интервал тестового импульса, типичный 1000 мс
Длительность тестового импульса, максимальная 0,5 мс
Классификация О CB24I, Источник С2
Классификация ZVEI CB24I, Раковина С1
С2
Электрические данные - Диагностические выходы
Обозначение, Диагностические выходы ВНЕ
Рабочий ток 50 мА
Конструкция элементов управления защита от короткого замыкания, p-тип
Падение напряжения U д , не более 4 В
Напряжение, категория использования DC-13 24 В постоянного тока
Текущая категория использования DC-13 0,05 А
Индикация статуса
Примечание (индикация условий переключения светодиодов) Рабочее состояние: светодиод зеленый
Ошибка/функциональный дефект: светодиод красный
Напряжение питания UB: светодиод зеленый
Объем поставки
Объем поставки Привод необходимо заказывать отдельно.
Треугольный ключ для AZM 201
-
