QUINT-ORING/24DC/2X20/1X40 | PHOENIX CONTACT | Модуль (арт. 2320186) (Код: )

Производитель: PHOENIX CONTACT

Старая цена: 20 600 руб.

Цена: 18 098 руб.

Цену и сроки уточняйте у менеджеров +7(495) 123-33-70, (916) 587-47-21.

Количество на складе: 0

Количество:

Описание

Описание:

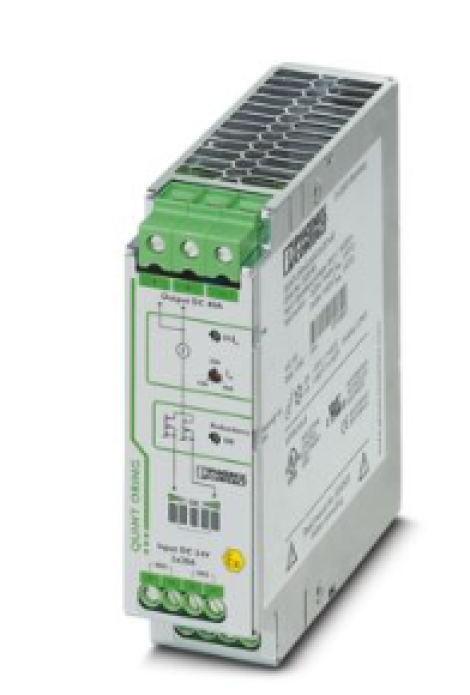

QUINT-ORING/24DC/2X20/1X40 | PHOENIX CONTACT | Модуль (арт. 2320186)

Технические характеристики и спецификация: QUINT-ORING/24DC/2X20/1X40

Активный модуль резервирования QUINT для установки на монтажную рейку, с технологией ACB Technology (Auto Current Balancing) и функциями контроля, вход: 24 В DC / 2x 20 A, выход: 24 В DC / 1 x 40 A, включая универсальный адаптер для несущей рейки UTA 107/30

Производитель: PHOENIX CONTACT .

Каталог: Полный каталог продукции PHOENIX CONTACT .

Сроки поставки: 7-9 недель

Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками

Артикулы PHOENIX CONTACT по каталогу и аналогом:

2904625QUINT-ORING/24DC/2X20/1X40

2320186

Технология ACB (Auto Current Balancing) модулей QUINT ORING увеличивает в два раза срок службы резервных источников питания, равномерно распределяя нагрузку между двумя блоками питания. Ток нагрузки автоматически распределяется полностью симметрично.

Входные данные

Режим DC
Диапазон номинальных напряжений на входе	24 В DC
Диапазон входных напряжений	18 В DC ... 28 В DC (SELV)
Диапазон входных напряжений постоянного тока	18 В DC ... 28 В DC (SELV)
Тип напряжения питания	Пост. ток
Защита от переполюсовки	< есть60 В
Номинальный входной ток (I_N)	2x 20 A (-25 °C ... 60 °C)
Номинальный входной ток (I_N)	1x 40 A (-25 °C ... 60 °C)
Максимальный ток I_макс.	2x 26 A (-25 °C ... 40 °C)
	1x 52 A (-25 °C ... 40 °C)
	120 A (12 мс, Технология SFB)
Защита от перенапряжений при переходных процессах	Варистор
Падение напряжения вход / выход	0,2 В (I_OUT = 40 A)

Выходные данные

КПД	> 98 %
Номинальное напряжение	U_In - 0,2 V
Номинальный ток на выходе (I_N)	40 A (Увеличение мощности)
Номинальный ток на выходе (I_N)	20 A (Резервирование)
Oграничение рабочих характеристик	60 °C ... 70 °C (2,5 %/K)
Защита от перенапряжения на выходе (OVP)	< 32 В DC
Рассеиваемая мощность, номинальная нагрузка, макс.	8 Вт (I_OUT = 40 A)
Возможность последовательного подключения	нет
Сигнал: Резервирование ОК, 13/14
Производители → PHOENIX CONTACT → Разъемы PHOENIX CONTACT → Соединители на рейке PHOENIX CONTACT →
Описание выходов	Общий контакт
Максимальное напряжение переключения	макс. 30 В AC/DC
Максимальный пусковой ток	≤ 100 мА (защищен от коротких замыканий)
Сигнал: ACB (Auto Current Balance) OK, 23/24
Описание выходов	Контакт закрыт: Δ U_ВХ ≤ 300 мВ
Максимальное напряжение переключения	макс. 30 В AC/DC
Максимальный пусковой ток	≤ 100 мА (защищен от коротких замыканий)

Характеристики клемм

Вход
Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	4 мм²
Сечение провода AWG мин.	10
Длина снятия изоляции	8 мм
Резьба винтов	M3
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм
Выход
Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,5 мм²
Сечение жесткого проводника макс.	16 мм²
Сечение гибкого проводника мин.	0,5 мм²
Сечение гибкого проводника макс.	16 мм²
Сечение провода AWG мин.	6
Длина снятия изоляции	10 мм
Резьба винтов	M4
Мин. момент затяжки	1,2 Нм
Момент затяжки, макс.	1,5 Нм
Сигнал
Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника макс.	4 мм²
Сечение провода AWG мин.	16
Сечение провода AWG макс.	10
Длина снятия изоляции	10 мм
Резьба винтов	M3
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм

Сигнализация

Виды подачи сигнала	Релейный контакт, с нулевым потенциалом, с ограничением тока
Сигнальный выход: Резервирование ОК, 13/14
Индикатор состояния	Светодиодный индикатор: Резервирование ОК
Указание по индикации состояния	зеленый
Цвет	зеленый
Сигнальный выход: ACB (Auto Current Balance) OK, 23/24
Индикатор состояния	Индикатор ACB OK
Указание по индикации состояния	Светодиодная гистограмма, зеленая
Цвет	зеленый
Указание по индикации состояния	Светодиодная гистограмма, зеленая

Электрические характеристики

Напряжения изоляции на входе, выходе / корпус	500 В

Характеристики изделий

Тип изделия	Резервный модуль
Серия изделий	QUINT ORING
MTBF (IEC 61709, SN 29500)	> 720000 ч (40 °C)
СИД	да
Изоляционные характеристики
Степень защиты	III
Степень загрязнения	2

Размеры

Ширина	38 мм
Высота	130 мм
Глубина	125 мм
Горизонтальный шаг	2,1 TE
Установочный размер
Монтажное расстояние справа/слева	5 мм / 5 мм
Монтажное расстояние сверху/снизу	50 мм / 50 мм
Альтернативный способ монтажа
Ширина	122 мм
Высота	130 мм
Глубина	41 мм
