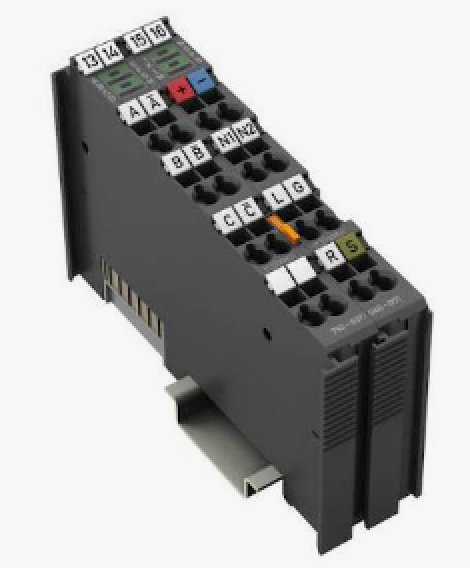

750-637 | WAGO | Модуль интерфейса инкрементного энкодера
Технические характеристики: 750-637
Специализированный технологический интерфейсный модуль серии WAGO I/O System 750/753. Предназначен для прямого подключения инкрементных датчиков положения (энкодеров) со стандартным интерфейсом RS-422, дифференциальным или несимметричным (single-ended) типом сигналов. Оснащен встроенным быстродействующим 32-битным двоичным счетчиком с квадратурным дешифратором. Модуль позволяет считывать текущее положение, автоматически собирать информацию о частоте вращения и активировать функцию защелки (Latch) по нулевому импульсу, по входу «C» или по внешнему сигналу. Дополнительные входы «Gate» и «Ref» служат для аппаратной блокировки счета и установки базовой опорной точки. Встроенные кулачковые выходы N1 и N2 сигнализируют о нахождении значения в заданном диапазоне. Применяется в прецизионных системах позиционирования, следящих электроприводах, металлообрабатывающих станках, лифтовом и конвейерном оборудовании.
Производитель: WAGO
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
750-637
Технические данные:Параметр Значение Тип устройства Модуль интерфейса инкрементного энкодера (датчика положения) Серия оборудования WAGO I/O System 750 / 753 Физический интерфейс связи RS-422, дифференциальный / Single-ended Разрядность счетчика 32-битный двоичный (квадратурный декодер) Макс. рабочая частота входа 250 кГц (в зависимости от модификации до 500 кГц) Напряжение питания модуля (полевое) 24 В постоянного тока (V DC) Питание подключенного датчика 24 В постоянного тока (или 5 В от внутренних контактов Ve/V0) Потребление тока по внутренней шине (5 В) 110 мА Входные сигналы энкодера A, /A, B, /B, C, /C (включая инверсные каналы) Дополнительные управляющие входы Gate (блокировка), Ref (опорный сигнал), Latch (защелка) Выходные каналы (Cam outputs) 2 цифровых выхода сравнения (N1, N2) Входной образ процесса (Process image) 6 байт (счетчик + регистр статуса) Выходной образ процесса (Process image) 4 байта (значение предустановки / управления) Гальваническая изоляция 500 В (между системной шиной и полевыми цепями) Электрическое подключение Экран зажимается напрямую на DIN-рейку, пружинные клеммы Ширина модуля корпуса 24 мм Способ монтажа На стандартную DIN-рейку 35 мм Степень защиты корпуса IP20 Диапазон температур эксплуатации 0 ... 55 °C - Аксессуары и аналоги
-
