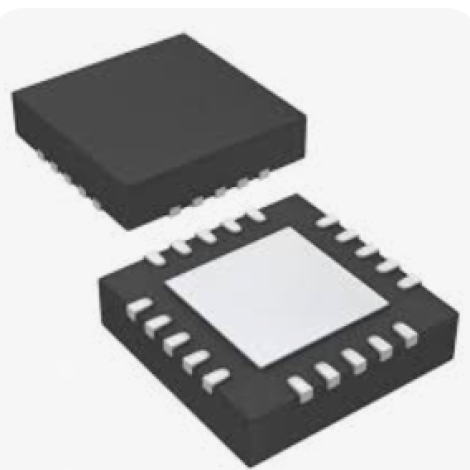

ADF4360-4BCPZRL7 | Analog Devices | Интегрированный синтезатор частоты с ГУН
Технические характеристики: ADF4360-4BCPZRL7
Высокочастотный полностью интегрированный синтезатор частоты с целочисленным коэффициентом деления (Integer-N) и генератором, управляемым напряжением (ГУН / VCO). Микросхема разработана для генерации сигналов с центральной частотой 1600 МГц и поддерживает работу в диапазоне от 1450 до 1750 МГц. Дополнительно устройство оснащено функцией деления выходной частоты на 2, что позволяет получать РЧ-сигнал в пределах 725–875 МГц. Настройка всех внутренних регистров осуществляется через простой 3-проводной последовательный интерфейс. Компонент широко применяется в базовых станциях беспроводной связи (GSM, PCS, WCDMA), контрольно-измерительном и тестовом оборудовании, кабельном телевидении (CATV) и беспроводных локальных сетях LAN.
Производитель: Analog Devices
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
ADF4360-4BCPZRL7
Технические данные:Параметр Значение Тип компонента ВЧ-синтезатор частоты ФАПЧ со встроенным ГУН (PLL Synthesizer & VCO) Архитектура синтезатора Целочисленный коэффициент деления (Integer-N) Выходная частота (основной диапазон) от 1450 МГц до 1750 МГц Выходная частота (режим деления на 2) от 725 МГц до 875 МГц Напряжение питания (номинальное) 3.0 В — 3.6 В Логический уровень интерфейса Совместимость с логикой 1.8 В Ток потребления источника питания 50 мА (типовой) Программируемый прескалер Двухмодульный 8/9, 16/17, 32/33 Тип интерфейса управления 3-проводной последовательный (3-wire serial) Функции контроля Аналоговый и цифровой детектор захвата (Lock Detect) Режимы энергосбережения Аппаратное и программное отключение (Power-down) Тип монтажа SMD/SMT (поверхностный монтаж) Корпус / корпусное исполнение 24-LFCSP (размер 4x4 мм, WFQFN Exposed Pad) Формат поставки (упаковка) Лента на катушке (Tape & Reel) Диапазон рабочих температур от -40°C до +85°C - Аксессуары и аналоги
-
