Описание:

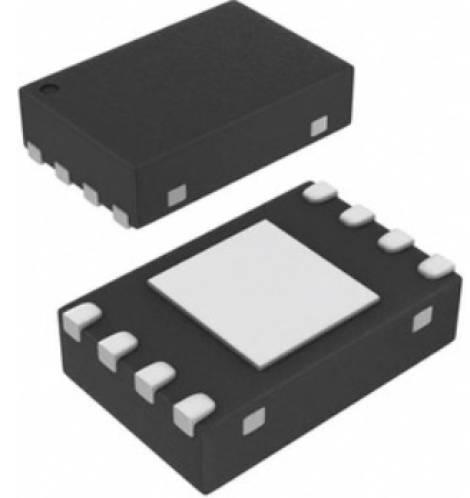

ADM7172ACPZ AD 2022+ | Analog Devices | Микросхема
Технические характеристики: ADM7172ACPZ AD 2022+
Регулируемый стабилизатор с низким падением напряжения положительной полярности, 2 А
Высокоточный линейный стабилизатор напряжения с малым падением напряжения
Производитель: Analog Devices .
Сроки поставки: 5-9 недель
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикулы Analog Devices по каталогу и аналогом:
ADM7172ACPZ AD 2022+
ADM7172ACPZ
Технические данные:
Корпус LFCSP-WD8-(3x3) Выходной Ток 2А Количество Выводов 8вывод(-ов) Линейка Продукции Adj 2A LDO Voltage Regulators Максимальная Рабочая Температура 125°C Максимальное Входное Напряжение 6.5В Максимальное Регулируемое Выходное Напряжение 6.328В Минимальная Рабочая Температура -40°C Минимальное Входное Напряжение 2.3В Минимальное Регулируемое Выходное Напряжение 1.2В Номинальное Значение Фиксированного Выходного Напряжения 0 Падение Напряжения Vdo 172мВ Стандарты Автомобильной Промышленности - Стиль Корпуса Стабилизатора (LDO) LFCSP-EP Уровень Чувствительности к Влажности (MSL) MSL 3-168 часов Brand: Analog Devices Dropout Voltage - Max: 270 mV Dropout Voltage: 172 mV Factory Pack Quantity: Factory Pack Quantity: 1500 Ib - Input Bias Current: 1 nA Input Voltage, Max: 6.5 V Input Voltage, Min: 2.3 V Line Regulation: 0.1%/V Load Regulation: 0.1%/A Manufacturer: Analog Devices Inc. Maximum Operating Temperature: +125 C Minimum Operating Temperature: -40 C Moisture Sensitive: Yes Mounting Style: SMD/SMT Number of Outputs: 1 Output Operating Supply Current: 8.7 mA Output Current: 2 A Output Type: Adjustable Output Voltage: 1.2 V to 5 V Polarity: Positive Product Category: LDO Voltage Regulators Product Type: LDO Voltage Regulators Product: CMOS LDO PSRR / Ripple Rejection - Typ: 60 dB Quiescent Current: 700 uA Series: ADM7172 Subcategory: PMIC-Power Management ICs Type: Ultralow Noise, High PSRR, Fast Transient Response Control Features Enable, Soft Start Current - Output 2A Current - Quiescent (Iq) 2 mA Current - Supply (Max) 8.7 mA Mounting Type Surface Mount Number of Regulators 1 Operating Temperature -40°C ~ 125°C Output Configuration Positive Output Type Adjustable Package / Case 8-WFDFN Exposed Pad, CSP Protection Features Over Current, Over Temperature PSRR 60db ~ 20dB(100kHz ~ 1MHz) Supplier Device Package 8-LFCSP-WD(3x3) Voltage - Input (Max) 6.5V Voltage - Output (Max) 6.23V Voltage - Output (Min/Fixed) 1.2V Voltage Dropout (Max) 27V @ 2A Accuracy (%) ±1.5 Automotive No ECCN (US) EAR99 EDA / CAD Models ADM7172ACPZ-R7 by Ultra Librarian EU RoHS Compliant HTS COMPONENTS Junction to Ambient 36.4°C/W Junction to Case 23.5°C/W Lead Shape No Lead Line Regulation 0.1%/V Load Regulation 0.3%/A Maximum Dropout Voltage @ Current (V) 0.07@500mA|0.135@1A|0.27@2A Maximum Input Voltage (V) 6.5 Maximum Operating Temperature (°C) 125 Maximum Output Current (A) 2 Minimum Input Voltage (V) 2.3 Minimum Operating Temperature (°C) -40 Mounting Surface Mount Number of Outputs 1 Output Voltage (V) 1.2 to 5 Package Height 0.73 Package Length 3 Package Width 3 Packaging Tape and Reel Part Status Active PCB changed 8 Pin Count 8 Polarity Positive PPAP No Process Technology CMOS Special Features Current Limit|Thermal Shutdown Protection Standard Package Name CSP Supplier Package LFCSP EP Type LDO Typical Ground Current @ Full Load (mA) 4.8 Вес, г 0.12 - Аксессуары и аналоги
-
