Описание:

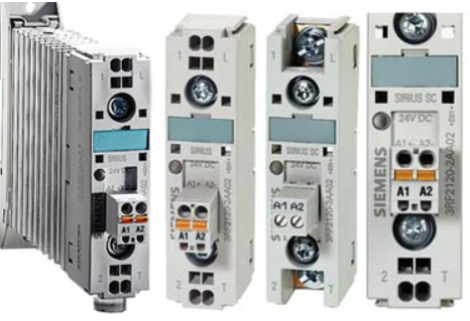

3RF21501AA04 | Siemens | Твердотельные реле
Технические характеристики: 3RF21501AA04
ПОЛУПРОВОДНИКОВОЕ РЕЛЕ 3RF2, МОНТАЖНАЯ ШИРИНА 22,5MM, 50A 230-460V / 24V DC ВИНТОВЫЕ КЛЕММЫ
Производитель: Siemens
Каталог: Полный каталог производителей .
Сроки поставки: 5-9 недель
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикулы по производтителю и аналогом:
3RF21501AA04
Технические данные:
Наименование продукта полупроводниковое реле Функция продукта Срабатывающий при нулевом напряжении Число полюсов для главной электрической цепи 1 Степень защиты IP IP20 Наименование продукта _1 заказуемых комплектующих крышка клемм Заводской номер изделия _1 заказуемых комплектующих 3RF2900-3PA88 Наименование продукта _2 заказуемых комплектующих регулятор мощности Заводской номер изделия _2 заказуемых комплектующих 3RF2950-0HA16 Наименование продукта _3 заказуемых комплектующих Конвертер Заводской номер изделия _3 заказуемых комплектующих 3RF2900-0EA18 Наименование продукта _4 заказуемых комплектующих Контроль нагрузки Заводской номер изделия _4 заказуемых комплектующих 3RF2950-0GA16 Наименование продукта _5 заказуемых комплектующих Контроль нагрузки, основной Заводской номер изделия _5 заказуемых комплектующих 3RF2920-0FA08 Температура окружающей среды во время эксплуатации °C -25 ... +60 во время хранения °C -55 ... +80 Высота установки при высоте над уровнем моря максимальное m 1 000 Виброустойчивость согласно IEC 60068-2-6 2г Стойкость к шоку согласно IEC 60068-2-27 15г / 11 мсек Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 K Условное обозначение согласно DIN EN 61346-2 Q Количество размыкающих контактов для вспомогательных контактов 0 Количество замыкающих контактов для вспомогательных контактов 0 Количество переключающих контактов для вспомогательных контактов 0 Цепь главного тока: Количество замыкающих контактов для главных контактов 1 оличество размыкающих контактов для главных контактов 0 Рабочий ток расчетное значение максимальное A 50 при AC-3 при 400 В расчетное значение при AC-15 расчетное значение при AC-51 расчетное значение A 50 минимально mA 500 Рабочий ток автоматического выключателя при переменном токе расчетное значение Эксплуатационная мощность при AC-3 при 400 В расчетное значение рабочее напряжение при переменном токе при 50 Гц расчетное значение V 48 ... 460 при 60 Гц расчетное значение V 48 ... 460 Рабочий диапазон относительно рабочего напряжения при переменном токе при 50 Гц V 40 ... 506 при 60 Гц V 40 ... 506 Рабочая частота расчетное значение Hz 50 ... 60 Относительный симметричный допуск рабочей частоты % 10 Напряжение изоляции расчетное значение V 600 Крутизна напряжения на тиристоре для главных контактов максимально допустимое V/µs 1 000 Обратное напряжение на тиристоре для главных контактов максимально допустимое V 1 200 Блокирующий ток тиристора mA 10 Температура выхода из диапазона °C 40 Мощность потерь [Вт] всего типовое W 66 Мощность потерь [ВА] максимальное V·A 66 Прочность по отношению к импульсному току расчетное значение A 600 Значение I2t максимальное A·s 1 800 электронная защита от короткого замыкания, Исполнение вставки предохранителя Цепь тока управления/ управление: Частота питающего напряжения цепи управления 1 расчетное значение Hz 2 расчетное значение Hz Вид напряжения управляющего напряжения питания Постоянный ток Управляющее напряжение питания 1 при постоянном токе — расчетное исходное значение V 15 — расчетное конечное значение при переменном токе — при 50 Гц расчетное исходное значение V — при 50 Гц расчетное конечное значение V — при 60 Гц расчетное исходное значение V — при 60 Гц расчетное конечное значение V Управляющее напряжение питания при постоянном токе Конечное значение для сигнала <0>-распознавание V 5 при переменном токе — при 50 Гц Конечное значение для сигнала <0>-распознавание V — при 60 Гц Конечное значение для сигнала <0>-распознавание V симметричный допуск частоты сети Hz Относительный симметричный допуск частотынапряжения питания % Ток в цепи управления при минимальном управляющем напряжении питания — при переменном токе mA — при постоянном токе mA 2 при переменном токе расчетное значение mA при постоянном токе расчетное значение mA 15 Монтаж/ крепление/ размеры: Вид крепления винтовое крепление Вид крепления последовательный монтаж да Исполнение резьбы винта для крепления оборудования M4 Крутящий момент затяжки винта для крепления оборудования N·m 1,5 Ширина mm 22,5 Высота mm 85 Глубина mm 48 Подсоединения/ клеммы: Исполнение электрического подключения для главной электрической цепи винтовой зажим Исполнение резьбы соединительного болта для главных контактов M4 Крутящий момент затяжки для главных контактов при винтовом соединении N·m 2 ... 2,5 Крутящий момент затяжки (фут-дюйм) для главных контактов при винтовом соединении lbf·in 7 ... 10,3 Вид подключаемых поперечных сечений проводов для главных контактов — для кабельного наконечника JIS — однопроводный 2x (1,5 ... 2,5 мм), 2x (2,5 ... 6 мм) — тонкопроволочный — с обработкой концов жил 2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм), 1x 10 мм — без заделки концов кабеля для кабельного наконечника согласно DIN-стандарту для главных контактов при проводах AWG — для главных контактов 2x (14 ... 10) — для вспомогательных и управляющих контактов 1x (AWG 20 ... 12) для вспомогательных и управляющих контактов — однопроводный — тонкопроволочный — с обработкой концов жил 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) — без заделки концов кабеля 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) Поперечное сечение подключаемого провода для главных контактов — одножильного или многожильного mm 1,5 ... 6 — тонкопроволочный — с обработкой концов жил mm 1 ... 10 — без заделки концов кабеля для вспомогательных и управляющих контактов — однопроводный mm 0,5 ... 2,5 — тонкопроволочный — с обработкой концов жил mm 0,5 ... 2,5 — без заделки концов кабеля mm 0,5 ... 2,5 Номер AWG в качестве закодированного поперечного сечения подключаемого провода для главных контактов 14 ... 10 для вспомогательных и управляющих контактов 20 ... 12 Исполнение электрического подключения для вспомогательных цепей и цепей управления винтовой зажим Исполнение резьбы соединительного болта вспомогательных и управляющих контактов M3 Длина оголенного провода провода для главных контактов mm 7 для вспомогательных и управляющих контактов mm 7 Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении N·m 0,5 ... 0,6 Крутящий момент затяжки (фут-дюйм) для вспомогательных и управляющих контактов при винтовом соединении lbf·in 4,5 ... 5,3 - Аксессуары и аналоги
-
