Обзор продукта:
PZ-ZU3EG-FL-KFB | Puzhi | Плата
Технические характеристики и спецификация:

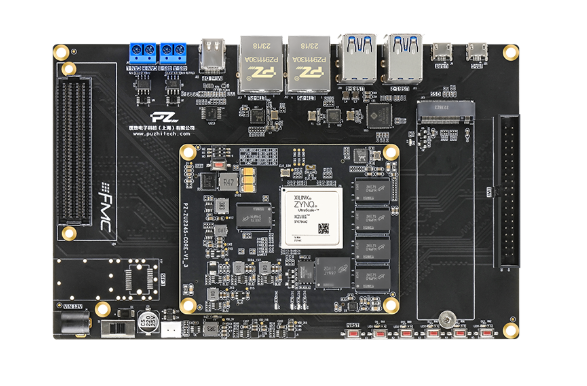

Puzhi FPGA ZYNQ UltraScale+ ZU3EG-FL Development Board
Отопление, вентиляция и кондиционирование воздуха
Серия и данные по производителю: Chip Model: XCZU3EG-2SFV
Каталог: Полный каталог производителей .
Сроки поставки: 5-8 недель
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикулы производителя по каталогу и аналогом:
PZ-ZU3EG-FL-KFB
Технические данные:
Плата разработки FPGAPZ-ZU3EG-FL-KFBМикросхема FPGAXCZU3EG-2SFVC784IЯдро процессора4 x Cortex-A53-1.2Ghz
2 x Cortex-R5-500Mhz
Скоростной класс2Уровень микросхемыПромышленный класс (-40°C~+85°C)Логические ячейки154KЛогические ячейки141000Шлепки71000Срезы DSP360БЛОК ПАМЯТИ7,6 МбDDR4Сторона PS: 4 ГБ, сторона PL: 1 ГБQSPI FLASH256 МБ, для хранения файлов автозагрузки и пользовательских файлов.EMMC8 ГБРежим запускаJTAG/QSPI/SD/EMMC, запуск с SD-карты по умолчаниюПользовательский светодиод3Кнопка сброса1PS Side GTR4 пары передатчиков/приемниковPS Side MIO38Сторона ввода-вывода PLВсего 192 односторонних устройства:
96 портов ввода/вывода, регулируемое напряжение 1,2 В/1,8 В, по умолчанию 1,8 В.
96 портов ввода/вывода, регулируемое напряжение 1,8 В/2,5 В/3,3 В, по умолчанию 3,3 В.
Кварцевый генераторОднополярный кварцевый резонатор 33,3333 МГц для блока питания
Дифференциальный кварцевый резонатор 200 МГц для ПЛИС
Основные форм-факторы печатных плат3,30 дюйма x 2,55 дюйма (83,8 мм x 64,8 мм)Интерфейсы и функции
JTAG Downloader1UART/RS485/CAN1/1/1Интерфейс слота для SD-карты1Интерфейс памяти SSD1 (сторона PS)Гигабитный EthernetСторона PS 1 / Сторона PL 1Мини-DP выход1ВЕЛ5КЛЮЧ5Порт расширения FMCFMC LPC (72 однополярных/36 дифференциальных пар)Напряжение / ток12 В/3 АФорм-факторы плат7,09 дюйма x 4,45 дюйма (180 мм x 113 мм)ТехнологииЧерный матовый. Технология иммерсионного золочения.40 контактов
Порт расширения
32 односторонних/16 дифференциальных пар
Предусмотрен один 40-контактный порт расширения 0,1 дюйма для подключения модулей Puzhi (AD/DA, камера, ЖК-дисплей). Порт расширения включает в себя питание 5 В, питание 3,3 В, 6 контактов заземления и 32 контакта ввода/вывода.
