Обзор продукта:
PZ-ZU4EV-FL-KFB | Puzhi | Плата
Технические характеристики и спецификация:

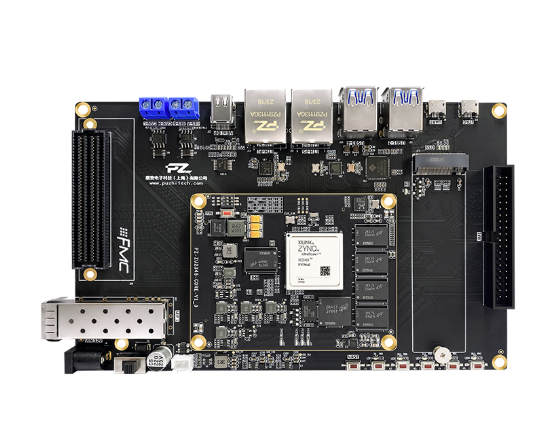

Puzhi FPGA ZYNQ UltraScale+ ZU4EV-FL Development Board
Отопление, вентиляция и кондиционирование воздуха
Серия и данные по производителю: Chip Model: XCZU4EV-2SFVC784I
Каталог: Полный каталог производителей .
Сроки поставки: 5-8 недель
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикулы производителя по каталогу и аналогом:
PZ-ZU4EV-FL-KFB
Технический данные:
Плата разработки FPGAPZ-ZU4EV-FL-KFBМикросхема FPGAXCZU4EV-2SFVC784IЯдро процессора4 x Cortex-A53-1.3Ghz
2 x Cortex-R5-533Mhz
Скоростной класс2Уровень микросхемыПромышленный класс (-40°C~+85°C)Логические ячейки192KТаблицы поиска176000Шлепки88000Срезы DSP728БЛОК ПАМЯТИ4,5 МбDDR4Сторона PS: 4 ГБ, сторона PL: 1 ГБQSPI FLASH256 МБ, для хранения файлов автозагрузки и пользовательских файлов.EMMC8 ГБРежим запускаJTAG/QSPI/SD/EMMC, запуск с SD-карты по умолчаниюПользовательский светодиод3Кнопка сброса1PS Side GTR4 пары передатчиков/приемниковСторона PL GTH4 пары передатчиков/приемниковPS Side MIO38Сторона ввода-вывода PLВсего 192 односторонних устройства:
96 портов ввода/вывода, регулируемое напряжение 1,2 В/1,8 В, по умолчанию 1,8 В.
96 портов ввода/вывода, регулируемое напряжение 1,8 В/2,5 В/3,3 В, по умолчанию 3,3 В.
Кварцевый генераторОднополярный кварцевый резонатор 33,3333 МГц для блока питания
Дифференциальный кварцевый резонатор 200 МГц для ПЛИС
Дифференциальный кварцевый резонатор 125 МГц для опорного тактового сигнала трансивера GT.
Основные форм-факторы печатных плат3,30 дюйма x 2,55 дюйма (83,8 мм x 64,8 мм)Интерфейсы и функции
JTAG Downloader1UART/RS485/CAN1/1/1Интерфейс слота для SD-карты1Интерфейс памяти SSD1 (сторона PS)Гигабитный EthernetСторона PS 1 / Сторона PL 1Мини-DP выход1ВЕЛ5КЛЮЧ5СФП1Порт расширения FMCFMC LPC (72 однополярных/36 дифференциальных пар)Напряжение / ток12 В/3 АФорм-факторы плат7,09 дюйма x 4,45 дюйма (180 мм x 113 мм)ТехнологииЧерный матовый. Технология иммерсионного золочения.40 контактов
Порт расширения
32 односторонних/16 дифференциальных пар
Предусмотрен один 40-контактный порт расширения 0,1 дюйма для подключения модулей Puzhi (AD/DA, камера, ЖК-дисплей). Порт расширения включает в себя питание 5 В, питание 3,3 В, 6 контактов заземления и 32 контакта ввода/вывода.
