PZ7010-KFB | Puzhi | Плата (Код: KM26-PROM14-103017)

Производитель: Puzhi

Цену и сроки уточняйте у менеджеров +7(495) 123-33-70, (916) 587-47-21.

Количество на складе: 0

Описание

Обзор продукта:

PZ7010-KFB | Puzhi | Плата разработки

Технические характеристики и спецификация:

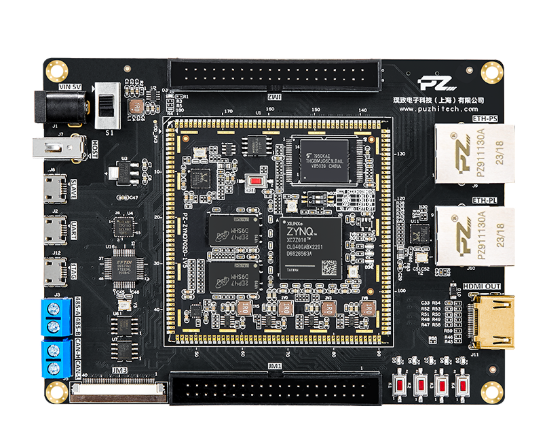

Плата разработки Puzhi FPGA ZYNQ7000 ZYNQ7010

Отопление, вентиляция и кондиционирование воздуха

Сроки поставки: 5-8 недель

Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками

Артикулы производителя по каталогу и аналогом:

PZ7010-KFB

Технические данные:

Плата разработки FPGA	PZ7010-KFB
Микросхема FPGA	XC7Z010-2CLG400I
Ядро процессора	Двухъядерный процессор ARM Cortex-A9
Скоростной класс	2
Уровень микросхемы	Промышленный класс (-40°C~+85°C)
Логические ячейки	28K
Таблицы поиска	17600
Шлепки	35200
Срезы DSP	80
БЛОК ПАМЯТИ	2,1 Мб
DDR3/DD3L	512 МБ
QSPI FLASH	128 Мб
EMMC	4ГБ
Пользовательский светодиод	2
Режим запуска	JTAG/QSPI/SD, выбор с помощью встроенного DIP-переключателя.
PS Side MIO	24
Сторона ввода-вывода PL	Всего 94 односторонних ввода-вывода. из которых 46 входов/выходов с фиксированным уровнем 3,3 В. 48 уровней входов/выходов: 1,8 В/2,5 В/3,3 В (регулируемые), по умолчанию 3,3 В.
Кварцевый генератор	Однополярный кварцевый резонатор 33,3333 МГц для блока питания Однополярный кварцевый резонатор 50 МГц для PL
Основные форм-факторы печатных плат	2,40 дюйма x 2,40 дюйма (61 мм x 61 мм)

Интерфейс JTAG	1
UART/RS485/CAN	1/1/1
Интерфейс слота для SD-карты	1
USB 2.0 Хост/Вершина	1/1
Гигабитный Ethernet	1 со стороны PS, 1 со стороны PL
HDMI	1 выход HDMI
ВЕЛ	5 светодиодов
Сброс КЛЮЧА	4 КЛЮЧА
40-контактный порт расширения FPC	24 односторонних / 12 дифференциальных пар
Напряжение / ток	5 В/2 А
Форм-факторы плат	5,04 дюйма x 3,78 дюйма (128 мм x 96 мм)
Технологии	Черный матовый, иммерсионная золотая обработка
40-контактный порт расширения	Всего 56 односторонних Предусмотрены два 40-контактных порта расширения 0,1 дюйма для подключения модулей Puzhi (AD/DA, камера, ЖК-дисплей). Порты расширения включают питание 5 В, питание 3,3 В, 6 контактов заземления и 32 контакта ввода/вывода.
