Обзор продукта:
PZ7020S-FL-KFB | Puzhi | Вентилятор
Технические характеристики и спецификация:

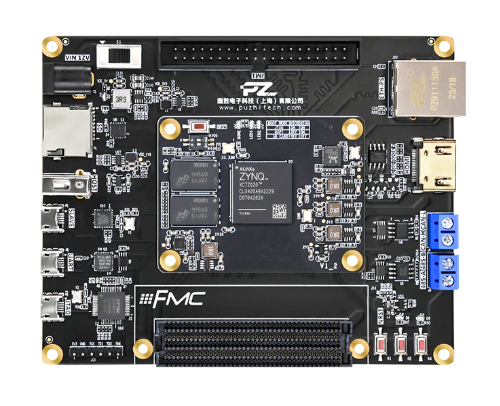

Puzhi FPGA ZYNQ7000 PZ7020S-FL Development Board
Отопление, вентиляция и кондиционирование воздуха
Серия и данные по производителю: Chip Model: XC7Z020-2CLG400I
Каталог: Полный каталог производителей .
Сроки поставки: 5-8 недель
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикулы производителя по каталогу и аналогом:
PZ7020S-FL-KFB
Технические данные:
Плата разработки FPGAPZ7020S-FL-KFBМикросхема FPGAXC7Z020-2CLG400IЯдро процессораДвухъядерный процессор ARM Cortex-A9Скоростной класс2Уровень микросхемыПромышленный класс (-40°C~+85°C)Логические ячейки85 тыс.Таблицы поиска53200Шлепки106400Срезы DSP220БЛОК ПАМЯТИ4,9 МбDDR3/DD3L1 ГБQSPI FLASH256 МбПользовательский светодиод2PS Side MIO30 портов питания (24 с фиксированным напряжением 1,8 В, 6 с фиксированным напряжением 3,3 В)Сторона ввода-вывода PL116 однополярных входов/выходов (регулируемое напряжение 1,8/2,5/3,3 В, по умолчанию 3,3 В)
Кварцевый генераторОднополярный кварцевый резонатор 33,3333 МГц для блока питания
Однополярный кварцевый резонатор 50 МГц для PL
Основные форм-факторы печатных плат
2,36 дюйма x 1,77 дюйма (60 мм x 45 мм)Интерфейсы и функции
Интерфейс JTAG1UART/RS485/CAN1/1/1Интерфейс слота для SD-карты1USB 2.0 Хост/Вершина1/1Гигабитный Ethernet1 на стороне PSHDMI1 выход HDMIВЕЛ4 светодиодаКЛЮЧ4 КЛЮЧАFMC-LPC72 односторонних / 36 дифференциальных парНапряжение / ток12 В/1 АФорм-факторы плат4,72 дюйма x 3,74 дюйма (120 мм x 95 мм)ТехнологииЧерный матовый, иммерсионная золотая обработка40-контактный порт расширения32 однополярных/16 дифференциальных пар (сторона PL)
Предусмотрен один 40-контактный порт расширения 0,1 дюйма для подключения модулей Puzhi (AD/DA, камера, ЖК-дисплей). Порт расширения включает в себя питание 5 В, питание 3,3 В, 6 контактов заземления и 32 контакта ввода/вывода.
