| SSG-30GHP-RC | Mini Circuits | Генератор сигналов высокой мощности 30 ГГц, от -38 до +28 дБм, 50 Ом | Datasheet Инструкция (Скачать PDF) |
- Описание
-
Описание:
SSG-30GHP-RC | Mini Circuits | Генератор сигналов высокой мощности 30 ГГц, от -38 до +28 дБм, 50 Ом
Техническое описание : SSG-30GHP-RC
Производитель : Mini Circuits
Сроки поставки 7-9 недель
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикул по совпадению: SSG-30GHP-RC

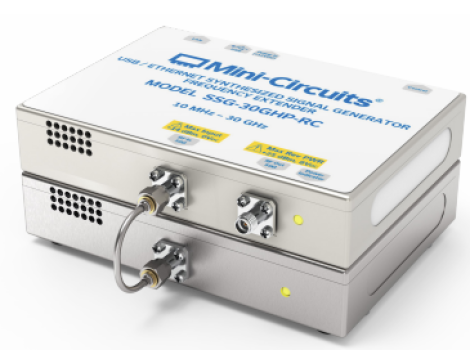

SSG-30GHP-RC от Mini-Circuits — это генератор сигналов миллиметрового диапазона с диапазоном частот от 10 МГц до 30 ГГц. Он обеспечивает выходную мощность до +27 дБм с фазовым шумом -130 дБн/Гц (при смещении 10 кГц) и имеет разрешение по частоте 0,2 Гц. Этот генератор сигналов может использоваться для определения характеристик высокомощных компонентов и систем миллиметрового диапазона. Он обеспечивает надежный мощный сигнал, что снижает необходимость во внешнем усилении и регулировке усиления. Генератор может обеспечивать выходные сигналы CW/single-tone на любой поддерживаемой частоте и уровне мощности, последовательности импульсов с переменной частотой, мощностью, шириной импульса (до 0,5 мкс) и интервалом повторения импульсов (PRI) или автоматизированные последовательности качания частоты/мощности и скачков.
SSG-30GHP-RC — это мощный источник сигнала миллиметрового диапазона, доступный по доступной цене для лабораторий и производственных испытательных установок. Он имеет интерфейсы USB HID и Ethernet (HTTP/Telnet/SSH), что обеспечивает легкую совместимость и управление с широким спектром программных установок и сред программирования. Этот генератор требует постоянного тока 6 В и потребляет менее 1850 мА тока. Он доступен в модуле размером 129,54 x 91,44 мм и имеет разъемы 2,92 мм. Он идеально подходит для использования в диапазонах 5G FR2 (n257, n258, n261), высокопроизводительных испытаниях на отказ/жизнеспособность, радарах K/Ku-диапазона, широкополосных источниках гетеродина и приложениях для тестирования микроволновых/миллиметровых радиоволн.
Подробная информация о продукте
-
Номер деталиSSG-30GHP-RC
-
ПроизводительМини-схемы
-
ОписаниеГенератор сигналов миллиметрового диапазона с управлением через USB/Ethernet от 10 МГц до 30 ГГц
-
Общие параметры
-
ТипГенератор аналоговых сигналов
-
Тип оборудованияПортативный / Ручной
-
КонфигурацияУправление через Ethernet, управление через USB/компьютер
-
Приложение5G FR2 диапазоны n257, n258 и n261, испытания на отказ/жизнестойкость высокой мощности, радар, широкополосный источник гетеродина, тестирование микроволнового и миллиметрового диапазона радиоволн
-
Частота10 МГц – 30 ГГц
-
МодуляцияПульс
-
Выходная мощность-38 до 27 дБм
-
Фазовый шум-130 до -81 дБн/Гц
-
Сопротивление50 Ом
-
Время схватывания0,2–5 мс
-
Требования к питанию5,6–6,4 В, 12,5–18,5 А
-
Разрешение Пропускная способность0,1–0,2 Гц
-
Температура хранения-20°С до 60°С
-
Субгармоники-40 дБн
-
Температураот 0°C до 50°C (рабочая)
-
Ширина импульса0,5 мкс
-
Гармоникиот -35 до -9 дБн
-
Негармонические-60 дБн
-
Выходной разъем2,29 мм - Женский
-
