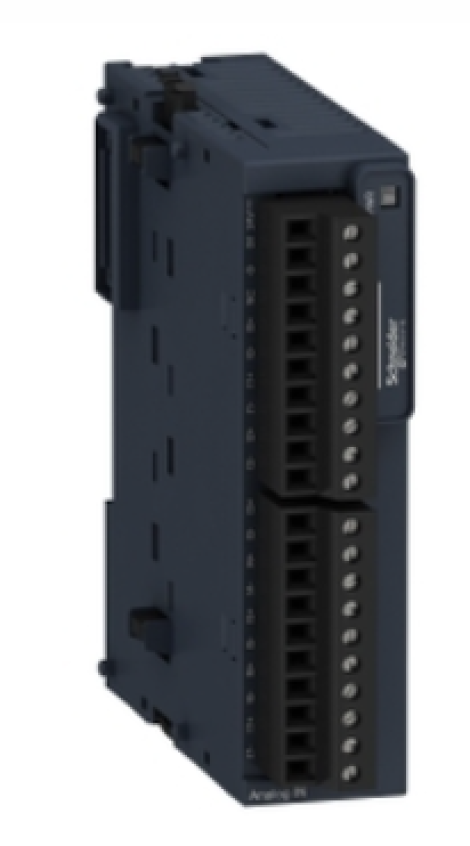

TM3AI8 | Schneider Electric | Модуль
Технические характеристики: TM3AI8
Модуль расширения ТМ3- 8 аналоговых входа
Производитель: Schneider Electric
Обычные сроки поставки: 7-9 недель
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикул по совпадению: TM3AI8
Серия Modicon TM3 Тип продукта Модуль аналогового ввода Совместимость серий продукта Modicon M221
Modicon M241
Modicon M251
Modicon M262Количество аналоговых входов 8 Тип подключения Ток 4...20 мА
Ток 0...20 mA
Напряжение 0...10 V
Напряжение - 10...10 ВДополнительные характеристики разрешение аналогового входа 12 бит
11 бит + знакдопустимая длительная перегрузка 13 V, тип аналогового входа: Напряжение
40 mA, тип аналогового входа: Токвходной импеданс <= 50 Ohm Ток
>= 1 МОм Напряжениезначение младшего значащего бита 2.44 мВ 0...10 VНапряжение
4.88 мВ - 10...10 ВНапряжение
4.88 мкА 0...20 mAТок
3.91 мкА 4...20 мАТоквремя преобразования 1 мс + 1 мс через канал + 1 время цикла длительность выборки 1 ms абсолютная погрешность измерения +/- 1 % полной шкалы
Pitch 5.08 mm at 25 °Cотклонение ном. характеристик в зависимост +/- 0.01 %FS/°C повторяемость позиционирования +/-0,5 % полной шкалы нелинейность +/- 0,2 % полной шкалы перекрестный <= 1 LSB Номинальное напряжение питания [Us] 24 В постоянный ток Пределы напряжения питания 20,4…28,8 миля тип кабеля Кабель со скрученными экранированными парами <30 m для вход цепь потребляемый ток 40 мА в 5 В постоянный ток через разъем шины п��лная нагрузка
35 мА в 5 В постоянный ток через разъем шины режим холостого хода
30 мА в 24 В постоянный ток через внешнее питание режим холостого хода
40 мА в 24 В постоянный ток через внешнее питание полная нагрузкаЛокальная индикация PWR: 1 светодиод (зеленый) электрическое соединение 10 1,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 3.81 мм регулировка для входов и питания
10 1,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 3.81 мм регулировка для входовизоляция Между входом и питанием в 1500 миля Переменный ток
Между входом и внутренней логикой в 500 миля Переменный токМаркировка СЕ выдерживаемая импульсная помеха 1 кВ блок питания Общий режим в соответствии с МЭК 61000-4-5
0,5 кВ блок питания Дифференциальн. режим в соответствии с МЭК 61000-4-5
1 кВ вход Общий режим в соответствии с МЭК 61000-4-5Монтажная опора Top hat type TH35-15 рейка в соответствии с IEC 60715
Top hat type TH35-7.5 рейка в соответствии с IEC 60715
на плате или на панели с помощью монтажного комплектаВысота 90 mm Глубина 70 mm Ширина 23,6 mm Вес нетто 0,11 kg - Аксессуары и аналоги
-
