Описание:

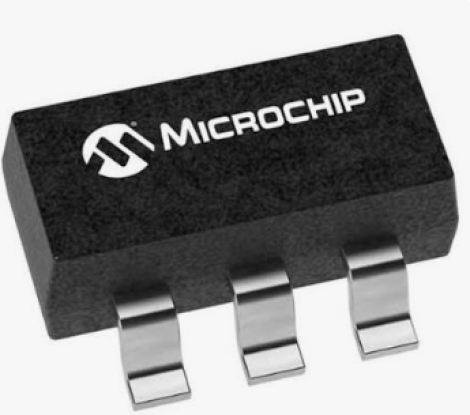

TC1240AECHTR | Microchip Technology | Микросхема бестрансформаторного преобразователя напряжения КМОП удвоитель накачки заряда SOT-23-6
Технические характеристики: TC1240AECHTR
TC1240AECHTR — интегральный преобразователь напряжения на переключаемых конденсаторах (накачка заряда / инвертор-удвоитель) серии TC1240A производства американской компании Microchip Technology. КМОП-микросхема предназначена для эффективного удвоения входного постоянного напряжения в диапазоне от 2,5 до 5,5 В с КПД преобразования до 99%. Для стандартной схемы включения требуется минимальная внешняя обвязка, состоящая всего из двух конденсаторов. Устройство оснащено функцией отключения (Shutdown) с высоким активным уровнем, которая снижает собственное потребление тока до значений менее 1 мкА. Применяется в малогабаритной портативной электронике, сотовых телефонах, пейджерах, карманных измерительных приборах и устройствах с батарейным питанием для формирования повышенного напряжения логических уровней и питания интерфейсов.
Производитель: Microchip Technology
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
TC1240AECHTR
Технические данные:
| Параметр |
Значение |
| Тип устройства |
Интегральный преобразователь постоянного тока (PMIC - Charge Pump) |
| Серия |
TC1240A |
| Функция / Полярность |
Удвоитель напряжения (Voltage Doubler / Positive Fixed) |
| Конфигурация выхода |
Vout = 2 × Vin |
| Диапазон входного напряжения |
2,5…5,5 В пост. тока (VDC) |
| Максимальный выходной ток |
40 мА |
| Эффективность преобразования (КПД) |
>99% (типичная) |
| Частота внутреннего осциллятора |
160 кГц |
| Выходное сопротивление (Ro) |
12 Ом (типичное) |
| Ток собственного потребления (рабочий) |
550 мкА (типичный) |
| Ток в режиме отключения (Shutdown) |
< 1 мкА (максимальный) |
| Совместимость логики управления |
Полная совместимость с логическими системами 1,8 В |
| Количество выходов |
1 |
| Синхронный выпрямитель |
Нет |
| Способ монтажа на плату |
Поверхностный монтаж (SMD / SMT) |
| Тип корпуса |
SOT-23-6 (6-Pin SOT-23A) |
| Тип упаковки поставочной единицы |
Tape and Reel (лента на катушке) |
| Диапазон рабочих температур |
−40…+85 °C |
| Соответствие RoHS |
Да |
