- Описание
-
Описание:

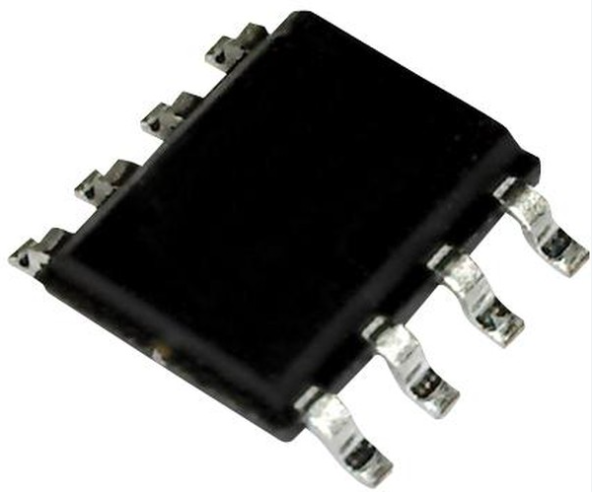

TC4427VOA | Microchip Technology | Двухканальный высокоскоростной драйвер MOSFET и IGBT затворов 1.5 А неинвертирующий SOIC-8
Технические характеристики: TC4427VOA
TC4427VOA — двухканальный высокоскоростной драйвер полевых транзисторов (MOSFET) и БТИЗ (IGBT) серии TC4427 производства американской компании Microchip Technology. Микросхема предназначена для быстрого заряда и разряда емкостей затворов силовых ключей импульсных источников питания и преобразователей. Оба канала устройства являются независимыми и имеют неинвертирующую конфигурацию логики управления (Non-Inverting), транслируя входные уровни ТТЛ/КМОП без изменения фазы. Драйвер оснащен комплексной защитой от защелкивания (Latch-Up) и способен выдерживать обратные токи до 0,5 А. Прибор выполнен в пластиковом корпусе SOIC-8 для поверхностного монтажа и ориентирован на работу в расширенном температурном диапазоне. Применяется в импульсных блоках питания (SMPS), инверторах, драйверах импульсных трансформаторов, линиях передачи данных и системах управления электродвигателями.
Производитель: Microchip Technology
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
TC4427VOA
Технические данные:Параметр Значение Тип устройства Драйвер затворов полевых транзисторов (MOSFET / IGBT Gate Driver) Серия TC4426 / TC4427 / TC4428 Конфигурация выходов Двухканальный (Dual, независимые каналы) Тип логики (Конфигурация) Неинвертирующий (Non-Inverting) Архитектура драйвера Low-Side (для нижнего плеча) Пиковый выходной ток (Source/Sink) 1,5 А / 1,5 А Диапазон напряжения питания (VDD) 4,5…18 В пост. тока (VDC) Время нарастания сигнала (Rise Time) 25 нс (типичное при нагрузке 1000 пФ) Время спада сигнала (Fall Time) 25 нс (типичное при нагрузке 1000 пФ) Задержка распространения (tD1, tD2) 40 нс (типичная) Входные логические уровни Совместимость с TTL / CMOS Напряжение логической единицы (VIH) Не менее 2,4 В Напряжение логического нуля (VIL) Не более 0,8 В Выходное сопротивление во включенном состоянии 7 Ом (типичное при VDD = 18 В) Статический ток потребления До 4 мА (при лог. 1 на входах) / до 400 мкА (при лог. 0) Защита от отрицательного напряжения Входы выдерживают импульсы до −5 В Способ монтажа на плату Поверхностный монтаж (SMD / SMT) Тип конструктивного корпуса SOIC-8 (Narrow, пластиковый) Тип упаковки поставочной единицы Tube (Трубка / 100 шт. в линейке) Диапазон рабочих температур −40…+125 °C (расширенный класс / код VOA) Соответствие RoHS Да - Аксессуары и аналоги
-
