Описание:

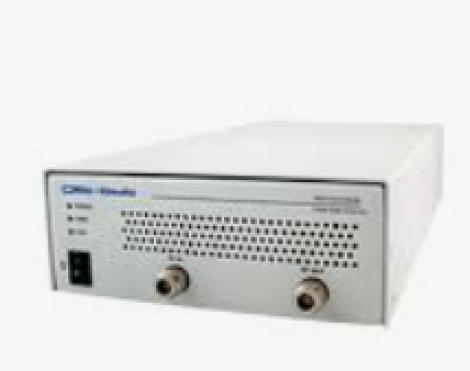

TVA-R5-13A+ | Mini-Circuits | Прецизионный широкополосный лабораторный усилитель
Технические характеристики: TVA-R5-13A+
Высокопроизводительный лабораторный (инструментальный) коаксиальный усилитель мощности серии TVA разработан для прецизионного усиления радиочастотных и микроволновых сигналов в широком диапазоне частот от 0.5 до 1000 МГц. Прибор выполнен в виде готового моноблока со встроенным универсальным источником питания от сети переменного тока 110/220 В, что обеспечивает максимальное удобство и портативность при организации испытательных стендов в большинстве лабораторных сред. Изделие обладает высоким коэффициентом усиления 38 дБ и высокой выходной мощностью +34 дБм (около 2.5 Вт) при компрессии в 1 дБ. Безопасность эксплуатации гарантируется интегрированной системой термозащиты с автоматическим отключением при перегреве для предотвращения повреждения оборудования. Высокая обратная изоляция в 80 дБ надежно защищает генераторы сигналов и источники РЧ-излучения от влияния рассогласованной нагрузки. Устройство поставляется в легком прочном корпусе из алюминиевого сплава и штатно оснащено высокочастотными разъемами N-типа. Модель находит широкое применение при проведении испытаний на электромагнитную совместимость (EMI), для тестирования надежности, а также в радиовещательных и связных диапазонах (AM, FM, ТВ, сотовая связь).
Производитель: Mini-Circuits
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
TVA-R5-13A+
Технические данные:
| Параметр |
Значение |
| Тип устройства |
Инструментальный радиочастотный усилитель (RF Instrument Amplifier) |
| Диапазон рабочих частот |
0.5...1000 МГц (500 кГц — 1 ГГц) |
| Номинальный коэффициент усиления (Gain) |
38 дБ (типичный) |
| Выходная мощность при сжатии 1 дБ (P1dB) |
+34 дБм (типичная) / около 2.51 Вт |
| Выходная точка пересечения 3-го порядка (OIP3) |
+42 дБм (типичная) |
| Коэффициент шума (Noise Figure) |
10 дБ (типичный) |
| Величина обратной изоляции (Reverse Isolation) |
80 дБ (типичная) |
| Входной КСВН (VSWR) |
1.5:1 (типичный) |
| Выходной КСВН (VSWR) |
2.5:1 (типичный) |
| Волновое сопротивление |
50 Ом |
| Напряжение питания (встроенный источник) |
110 В / 220 В переменного тока (AC) |
| Интерфейсные коаксиальные разъемы |
N-тип розетка (Female) |
| Конструктивное исполнение (Case Style) |
Настольный блок / Стеллаж (PJ2059-2) |
| Встроенные функции защиты |
Термозащита с автоотключением, высокая изоляция источника |
| Материал корпуса |
Алюминиевый сплав |
| Габаритные размеры корпуса |
15.35 x 8.27 x 3.25 дюймов |
| Особенности |
Соответствие экологическим стандартам RoHS (индекс «+») |
