Описание:

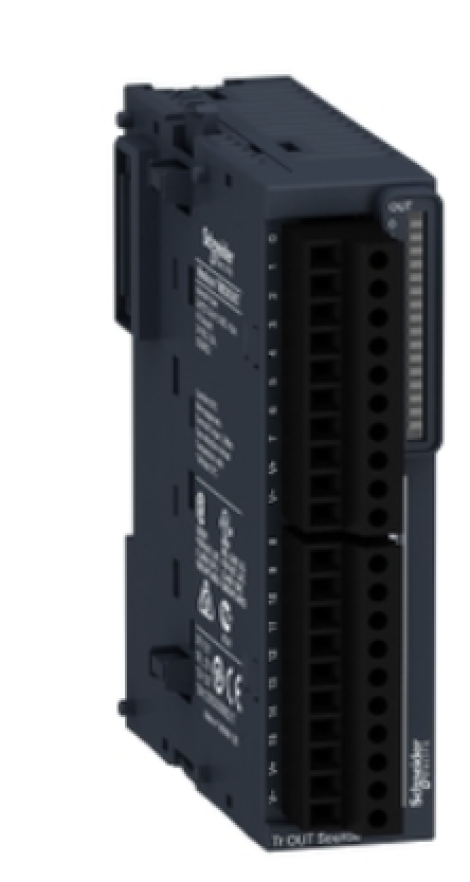

TM3DQ16T | Schneider Electric | Модуль
Технические характеристики: TM3DQ16T
Дискретный модуль расширения ТМ3- 16 входов
Производитель: Schneider Electric
Обычные сроки поставки: 7-9 недель
Для уточнения точных сроков и цены, свяжитесь с нашими сотрудниками
Артикул по совпадению: TM3DQ16T
Основные характеристики Серия Modicon TM3 Тип продукта Модуль дискретного вывода Совместимость серий продукта Modicon M241
Modicon M251
Modicon M221
Modicon M262Тип дискретного выхода Транзисторный количество дискретных выходов 16 логика дискретного выхода Положительная логика (источник) напряжение дискретного выхода 24 В пост. ток для транзисторный выход ток дискретного выхода 500 мА для транзисторный выход Дополнительные характеристики кол-во дискретных входов/выходов 16 Потребляемый ток 5 мА в 5 В постоянный ток в через разъем шины (в состоянии откл.)
0 мА в 24 В постоянный ток в через разъем шины (в состоянии откл.)
15 мА в 5 В постоянный ток в через разъем шины (в состоянии вкл.)
20 мА в 24 В постоянный ток в через разъем шины (в состоянии вкл.)Время срабатывания 450 µs (включение)
450 µs (выключение)Maximum leakage current 0,1 мА для транзисторный выход Максимально падение напряжение <0,4 миля Maximum tungsten load <3 W для транзисторный выход Локальная индикация Состояние выхода: 1 светодиод на каждый канал (зеленый) электрическое соединение 10 1,5 мм² съемный клеммный блок с винтовыми зажимами с шаг 3.81 мм регулировка для выводов Maximum cable distance between devices Неэкранированный кабель: <30 m для транзисторный выход изоляция Неизолиров.между выходами
Между выходом и внутренней логикой Переменный токМаркировка СЕ Монтажная опора Top hat type TH35-15 рейка в соответствии с IEC 60715
Top hat type TH35-7.5 рейка в соответствии с IEC 60715
на плате или на панели с помощью монтажного комплектаВысота 90 mm Глубина 84,6 mm Ширина 27,4 mm Вес нетто 0,11 kg Условия эксплуатации Стандарты IEC 61131-2 Сертификаты cULus
CE
UKCA
RCM
EAC
cULus HazLocстойкость к электростатическому разряду 8 кВ в воздухе в соответствии с МЭК 61000-4-2
4 кВ при контакте в соответствии с МЭК 61000-4-2стойкость к электромагнитным полям 10 В/м 80 МГц...1 ГГц в соответствии с МЭК 61000-4-3
3 В/м 1.4 ГГц...2 ГГц в соответствии с МЭК 61000-4-3
1 В/м 2 ГГц...3 ГГц в соответствии с МЭК 61000-4-3стойкость к магнитным полям 30 A/м 50/60 Гц в соответствии с МЭК 61000-4-8 стойкость к коммутационным помехам 1 кВ для Вх/Вых в соответствии с МЭК 61000-4-4 выдерживаемая импульсная помеха 1 кВ Вх/Вых Общий режим в соответствии с МЭК 61000-4-5 Постоянного тока стойкость к наведенным помехам 10 миля 0,15...80 МГц в соответствии с МЭК 61000-4-6
3 миля частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)электромагнитное излучение Излучение - контрольный уровень: 40 дБмкВ/м КП Класс A ( 10 м) в 30…230 мг в соответствии с IEC 55011
Излучение - контрольный уровень: 47 дБмкВ/м КП Класс A ( 10 м) в 230…1000 мг в соответствии с IEC 55011Температура окружающей среды -10…35 °C вертикальная установка
-10…55 °C горизонтальная утанов��аТемпература окружающей среды при хранении -25…70 °C относительная влажность 10…95 %, без образования конденсата (в действии)
10…95 %, без образования конденсата (при хранении)степень защиты IP IP20 с защитной крышкой на месте Степень загрязнения 2 Высота над уровнем моря 0...2000 м Высота хранения 0…3000 m виброустойчивость 3,5 мм в 5…8,4 дюйм в DIN-рейка
3 gn в 8,4…150 дюйм в DIN-рейка
3,5 мм в 5…8,4 дюйм в Панель
3 gn в 8,4…150 дюйм в ПанельУдаропрочность 15 gn для 11 ms - Аксессуары и аналоги
-
