Описание:

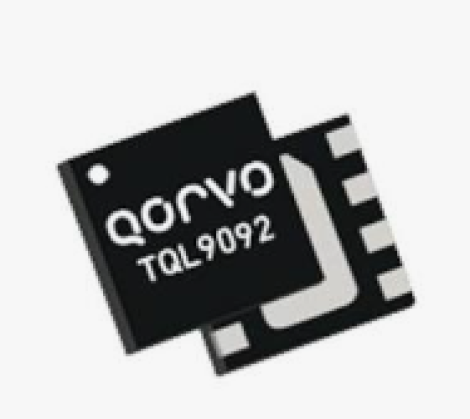

TQL9092 | Qorvo | Радиочастотный малошумящий усилитель (LNA)
Технические характеристики: TQL9092
Высоко линейный радиочастотный малошумящий усилитель (LNA) со сверхнизким уровнем собственного шума и плоской частотной характеристикой усиления. Изготовлен по передовой технологии E-pHEMT и имеет внутреннее согласование цепей, требуя всего пять внешних компонентов для полноценной обвязки. Оснащен встроенным выводом управления режимом пониженного энергопотребления (Shutdown) с логическим уровнем 1.8 В, что делает его оптимальным решением для TDD-систем. Широко применяется в инфраструктуре базовых станций сотовой связи (4G/LTE, 5G Sub-6GHz), репитерах, распределенных антенных системах (DAS), беспроводных сетях и коммерческом приемо-передающем радиооборудовании.
Производитель: Qorvo
Ориентировочные сроки поставки: 5-8 недель.
Точные сроки и цену уточняйте у наших менеджеров.
Артикул по производителю:
TQL9092
Технические данные:
| Параметр |
Значение |
| Тип компонента |
Радиочастотный малошумящий усилитель (LNA / MMIC) |
| Технология изготовления |
E-pHEMT |
| Рабочий диапазон частот |
от 600 МГц до 4200 МГц |
| Оптимизированный диапазон частот |
от 1.5 ГГц до 4.2 ГГц |
| Коэффициент усиления (типовой) |
22.6 дБ (на частоте 2.6 ГГц) |
| Равномерность усиления (Gain Flatness) |
2 дБ (от пика до пика в полосе 1.5–3.6 ГГц) |
| Коэффициент шума (Noise Figure) |
0.6 дБ (на частоте 2.6 ГГц) |
| Выходная точка пересечения 3-го порядка (OIP3) |
+39.5 дБм |
| Выходная мощность при сжатии на 1 дБ (P1dB) |
+19 дБм |
| Напряжение питания (однополярное) |
3.3 В – 5.0 В (макс. до 5.25 В) |
| Потребляемый ток (типовой) |
65 мА (регулируемый внешним резистором) |
| Тип монтажа |
Поверхностный (SMD / SMT) |
| Тип корпуса |
8-Pin DFN (2.0 x 2.0 x 0.85 мм) с открытой площадкой |
| Стандарты и сертификация |
Грин-стандарт, RoHS |
| Диапазон рабочих температур |
от -40 °C до +105 °C |
