| IGSU14E/1WT.3-M12 | Leuze Electronic | Ультразвуковой вилочный датчик (арт. 50142872) | Datasheet Инструкция (Скачать PDF) |
- Описание
-
Описание:

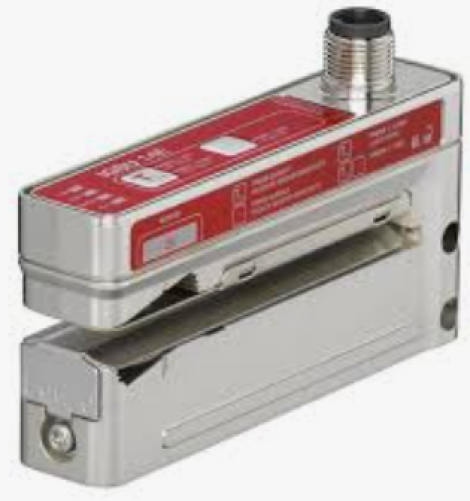

IGSU14E/1WT.3-M12 | Leuze Electronic | Ультразвуковой вилочный датчик (арт. 50142872)
Производитель: Leuze ElectronicСроки поставки: 1 неделя-
Основные данные
- Принцип физики Ультразвук
- Применение Обнаружение непрозрачных этикеток, Обнаружение прозрачных этикеток
- Ширина этикетки, мин.4 мм
- Расстояние между этикетками, мин.2 мм
- Середина Прозрачный и не прозрачный
-
Специальная версия
- Специальная версия Вход для обучения, функция ALC (отслеживание), функция easyTeach, точная ручная настройка порога переключения, выход предупреждения
-
Электрические данные
- Защитная схема Защита от переполюсовки, защита от короткого замыкания
-
Данные о производительности
- Напряжение питания U B18 ... 30 В постоянного тока
- Остаточная пульсация0 ... 10 %, от UB
- Ток холостого хода0 ... 60 мА, типичное значение
-
Входы
- Количество обучающих входов1 шт.
-
Обучить входы
- Тип Научить ввод
- Напряжение переключения Низкий: ≤2 В, высокий: ≥9 В
- Входное сопротивление15 000 Ом
-
Обучить вход 1
- Активное состояние переключения Высокий
-
Выходы
- Количество цифровых коммутационных выходов2 кусочка)
-
Коммутационные выходы
- Тип Цифровой коммутационный выход
- Ток переключения, макс.100 мА
- Напряжение переключения высокий: ≥( UB-2V), низкий: ≤2V
- Грузоподъемность0,01 мкФ
-
Коммутационный выход 1
- Переключающий элемент Транзистор, двухтактный
- Принцип переключения IO-Link/NPN световое переключение (переключение в промежутке), PNP темновое переключение (переключение по метке)
-
Коммутационный выход 2
- Переключающий элемент Транзистор, двухтактный
- Принцип переключения активный низкий уровень (нормальный режим работы высокий, случай события низкий)
-
Сроки
- Частота переключения2000 Гц
- Время отклика0,2 мс
- Задержка готовности300 мс
- Скорость конвейера во время обучения50 м/мин
-
Интерфейс
- ТипIO-Link
-
IO-Link
- COM-режимCOM3
- Профиль Профиль интеллектуального датчика
- Мин. время циклаCOM3 = 0,5 мс
- Тип кадра2,5
- СпецификацияV1.1
- Идентификатор устройства2511
- Поддержка SIO-режима да
-
Связь
- Количество соединений1 шт.
-
Соединение 1
- Функция Напряжение питания, входной сигнал, выходной сигнал
- Тип подключения Соединитель
- Размер резьбыМ12
- Тип Мужской
- Материал Металл
- Количество контактов5-контактный
- КодированиеA-код
- Розетка Горизонтальное (параллельно движению ремня)
-
Механические данные
- Дизайн Вилка
- Ширина рта4 мм
- Глубина рта80 мм
- Размер (Ш х В х Д) 22 мм х 46,9 мм х 96 мм
- Материал корпуса Металл
- Металлический корпус Цинковое литье под давлением, гальваническое никелирование
- Нетто 270 г
- Цвет корпуса Серебряный
- Тип крепления Монтаж в сквозное отверстие, Монтажная резьба
-
Эксплуатация и отображение
- Количество светодиодов 4 шт)
- Оперативный контроль Кнопки управления
- Функция оперативного контроля Динамическое обучение на носителе и этикетке
-
Данные об окружающей среде
- Температура окружающей среды, работа 0 ... 60 °С
- Температура окружающей среды, хранение -40 ... 70 °С
-
